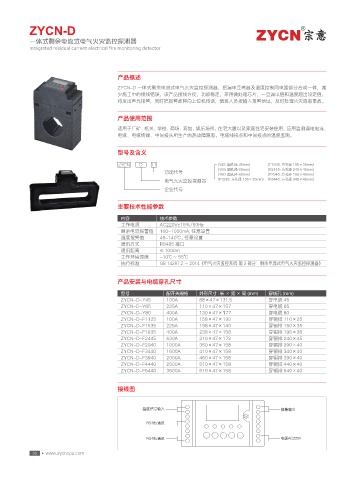

ZYCN-D R

一体式剩余电流式电气火灾监控探测器
Integrated residual current electrical fire monitoring detector

产品概述
ZYCN-D 一体式剩余电流式电气火灾监控探测器，把漏电互感器及温度控制同电路部分合成一体，减
少施工中的接线错误，该产品接线方便，功能稳定，采用微处理芯片，一旦漏电值和温度超出设定值，
将发出声光报警，同时把报警故障向上位机传送，值班人员按输入报警地址，及时处理火灾隐患事故。

产品使用范围
适用于厂矿、机关、学校、商场、宾馆、娱乐场所、住宅大厦以及家庭住宅安装使用，应用监测漏电电流、
电缆、电缆终端、中间接头所生产的热故障隐患。电缆线接点和中间接点的温度监测。

型号及含义

ZYCN - D - □ (Y45: 圆孔径 45mm) (F1935: 方孔径 195×35mm)
(Y65: 圆孔径 65mm) (F2445: 方孔径 240×45mm)
功能代号 (Y80: 圆孔径 80mm) (F2940: 方孔径 290×40mm)
电气火灾监控探测器 (F1535: 方孔径 150×35mm) (F3440: 方孔径 340×40mm)
企业代号

主要技术性能参数
内容 技术参数
工作电源 AC220V±15%/50Hz
剩余电流报警值 100-1000mA, 任意设置
温度报警值 45-140℃ , 任意设置
通讯方式 RS485 接口
通讯距离 ≤ 1000m
工作环境温度 -10℃～ 55℃
执行标准 GB 14287.2 － 2014《电气火灾监控系统 第 2 部分：剩余电流式电气火灾监控探测器》

产品安装与电缆穿孔尺寸
型号 配开关规格 外形尺寸 : 长 × 宽 × 高 (mm) 穿线孔 (mm)
ZYCN-D-Y45 100A 88×47×131.5 穿电缆 45
ZYCN-D-Y65 225A 110×47×157 穿电缆 65
ZYCN-D-Y80 400A 130×47×177 穿电缆 80
ZYCN-D-F1125 100A 158×47×130 穿铜排 110×25
ZYCN-D-F1535 225A 198×47×140 穿铜排 150×35
ZYCN-D-F1935 400A 238×47×156 穿铜排 195×35
ZYCN-D-F2445 630A 310×47×172 穿铜排 240×45
ZYCN-D-F2940 1000A 360×47×158 穿铜排 290×40
ZYCN-D-F3440 1600A 410×47×158 穿铜排 340×40
ZYCN-D-F3940 2000A 460×47×158 穿铜排 390×40
ZYCN-D-F4440 2500A 510×47×158 穿铜排 440×40
ZYCN-D-F5440 3500A 610×47×158 穿铜排 540×40

接线图

3

3 "$ 7
