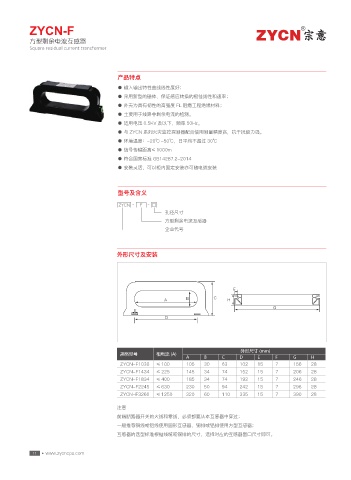

ZYCN-F R

方型剩余电流互感器
Square residual current transformer

产品特点
● 输入输出特性曲线线性度好；
● 采用新型的磁体，保证感应转换的极佳线性和速率；
● 外壳为具有韧性的高强度 FL 阻燃工程绝缘材料；
● 主要用于线路中剩余电流的检测。
● 适用电压 0.5KV 及以下，频率 50Hz。
● 与 ZYCN 系列火灾监控探测器配合使用测量精度高，抗干扰能力强。
● 环境温度：-20℃ -50℃，日平均不超过 30℃
● 信号传输距离≤ 1000m
● 符合国家标准 GB14287.2-2014
● 安装灵活，可以柜内固定安装亦可随电缆安装

型号及含义
ZYCN - F - □
孔径尺寸
方型剩余电流互感器
企业代号

外形尺寸及安装

'
" # $ )
(
&
%

外形尺寸 (mm)
规格型号 相电流 (A)
A B C D E F G H
ZYCN-F1030 ≤ 100 105 30 63 102 15 7 156 28
ZYCN-F1434 ≤ 225 145 34 74 152 15 7 206 28
ZYCN-F1834 ≤ 400 185 34 74 192 15 7 246 28
ZYCN-F2245 ≤ 630 230 50 94 242 15 7 296 28
ZYCN-F3260 ≤ 1250 320 60 110 335 15 7 390 28

注意
前端断路器开关的火线和零线，必须都要从本互感器中穿过；
一般推荐铜线或铝线使用圆形互感器，铜排或铝排使用方型互感器；
互感器的选型标准根据线缆或铜排的尺寸，选择对应的互感器窗口尺寸即可。
