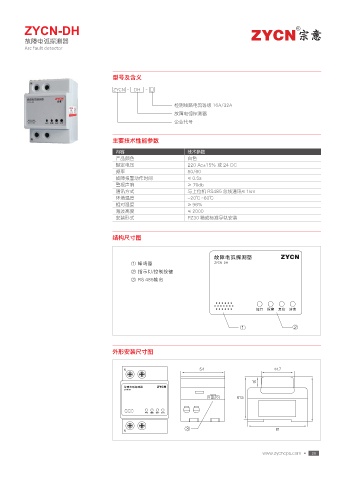

Page 35 - 浙江宗意电气有限公司
P. 35
ZYCN-DH R
故障电弧探测器
Arc fault detector
型号及含义
ZYCN - DH - □
检测线路电流等级 16A/32A
故障电弧探测器
企业代号
主要技术性能参数
内容 技术参数
产品颜色 白色
额定电压 220 Ac±15% 或 24 DC
频率 50/60
故障报警动作时间 ≤ 0.5s
警报声响 ≥ 70db
通讯方式 与上位机 RS485 总线通讯≤ 1km
环境温度 -20℃ ~60℃
相对湿度 ≥ 96%
海波高度 ≤ 2000
安装形式 PZ30 箱或标准导轨安装
结构尺寸图
Ŀ ;:$/%)
ŀ
Ł 34
Ŀ ŀ
外形安装尺寸图
/
;:$/%)
Ł
/
www.zycncps.com • 28
