P. 37

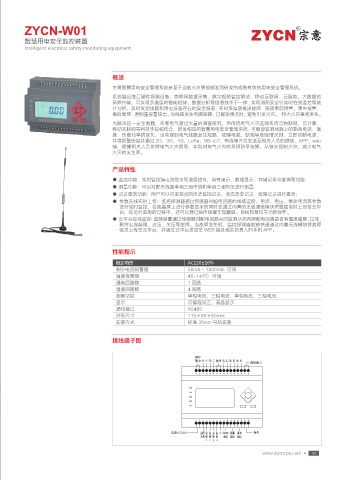

ZYCN-W01                                                                                     R

          智慧用电安全监控装置
          Intelligent electrical safety monitoring equipment




                                        概述
                                        宗意智慧用电安全管理系统是基于当前火灾事故频发而研发的成熟有效的用电安全管理系统。
                                        系统融合底层硬件探测设备、物联网数据采集、数字视频监控联动、移动互联网、云服务、大数据的
                                        高效传输。可实现多维度的智能检测、数据分析等信息技术于一体 , 实现消防安全行实时在线监控和统
                                        计分析,及时发现线路和用电设备存在的安全隐患 , 实时多渠道推送故障  隐患事前预警、事中报警、
                                        事后管理、遏制重报警信息。当线路发生电路短路、过载等情况时,避免引发火灾。  特大火灾事故发生。
                                        为解决这一安全难题,宗意电气通过大量的调查研究,将传统电气火灾监测系统与物联网、云计算、
                                        移动互联网等科技手段相结合,研发相应的智慧用电安全管理系统 , 可智能监测线路上的剩余电流、温
                                        度、负载功率的变化,当监测到电气线路发生短路、故障电弧、缺相等危险情况时,立即切断电源,
                                        并将报警信息并通过 2G、3G、4G、LoRa、NB-loT,有线等方式发送至相关人员的微信、APP、web
                                        端,提醒相关人员排除电气火灾隐患,实现对电气火灾的早预防早报警,从源头扼制火灾,减少电气
                                        火灾的发生率。


                                        产品特性
                                        ● 监控功能:实时监控漏电流信号和温度信号,具有提示、数据显示、存储记录与查询等功能;
                                        ● 测量功能:可以对配电线路单相三相电流和单相三相电压进行测量;
                                        ● 记录查询功能:用户可以对监控点的历史监控记录,状态改变记录,故障记录进行查询;
                                        ● 参数无线实时上传:监控探测器通过传感器对配电回路的线缆温度、电流、电压、剩余电流等参数
                                          进行实时监控,在液晶屏上进行参数显示的同时也通过内置的无线通信模块把数据实时上传至云平
                                          台,在运行监测的过程中,还可以通过操作按键实现翻屏、自检和复位等功能操作。
                                        ● 云平台在线监控:监测装置通过传感器对配电回路实时监测从而判断配电回路是否有温度超限、过流、
                                          剩余电流超限、过压、欠压等故障。当故障发生时,监控探测器能够快速通过内置无线模块将故障
                                          信息上传至云平台,并通过云平台发送至 WEB 端及相关负责人的手机 APP。


                                        性能指示

                                         额定电压                     AC220±10%
                                         剩余电流预警值                  50mA ~ 1000mA  可调
                                         温度报警值                    45-140℃  可调
                                         漏电回路数                    1 回路
                                         温度回路数                    4 回路
                                         测置功能                     单相电流、三相电流、单相电压、三相电压
                                         显示                       可编程设置、液晶显示
                                         通讯接口                     RS485
                                         外形尺寸                     115×90×60mm
                                         安装方式                     标准 35mm 导轨安装

                                        接线端子图


                                                                    %7  7
                                                                    ᐎҮ / " # $ ܫၸ *$  *$  *#  *#  *"  *"
                                                                                       ໣ႂᣤЙ











                                                                      ຝऎ ຝ ຝ ຝ ຝ (  34    ઐ᝜ ᑱ੭  ܫၸ
                                                                      Рၸ ऎ ऎ ऎ ऎ  ᤯ᝬ ᣤѢ ᣤѢ

                                                                                           www.zycncps.com •  30
   32   33   34   35   36   37   38   39   40   41   42
