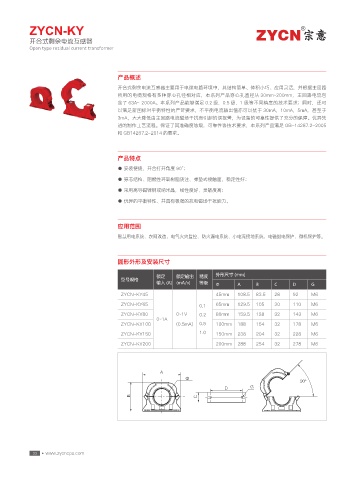

ZYCN-KY R

开合式剩余电流互感器
Open type residual current transformer

产品概述
开合式剩余电流互感器主要用于电缆电路环境中，其结构简单、体积小巧、应用灵活，并根据主回路
所用的电缆规格有多种穿心孔径相对应，本系列产品穿心孔直径从 30mm~200mm，主回路电流包
含了 63A~ 2000A。本系列产品能够满足 0.2 级，0.5 级，1 级等不同精度的技术要求；同时，还可
以满足新国标对平衡特性的严苛要求，不平衡电流输出值亦可以优于 30mA，10mA，5mA，甚至于
3mA，大大降低由主回路电流磁场干扰而引起的误报警，为设备的可靠性提供了充分的保障。优异先
进的制作工艺流程。保证了其准确度等级，可靠性等技术要求，本系列产品满足 GB-14287.2-2005
和 GB14287.2-2014 的要求。

产品特点

● 安装便捷，开合打开角度 90°；
● 穿芯结构、阻燃性环氧树脂浇注、弹垫式接触面，稳定性好；
● 采用高导磁镍钢或纳米晶，线性度好、灵敏度高；

● 优异的平衡特性、并具有极强的抗电磁场干扰能力。

应用范围
智慧用电系统、农网改造、电气火灾监控、防火漏电系统、小电流接地系统、电磁继电保护、微机保护等。

圆形外形及安装尺寸

额定 额定输出 精度 外形尺寸 (mm)
型号规格
输入 (A) (mA/v) 等级 Φ A B C D G
ZYCN-KY45 45mm 108.5 83.5 28 92 M6
ZYCN-KY65 0.1 65mm 129.5 105 30 110 M6
ZYCN-KY80 0~1V 0.2 80mm 159.5 128 32 143 M6
0~1A
ZYCN-KY100 (0.5mA) 0.5 100mm 188 154 32 178 M6
ZYCN-KY150 1.0 150mm 238 204 32 228 M6
ZYCN-KY200 200mm 288 254 32 278 M6

"
