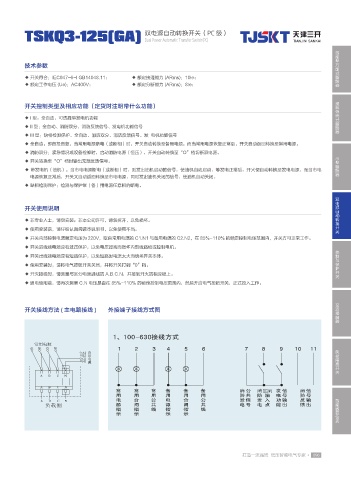

TSKQ3-125(GA) 双电源自动转换开关（PC 级）
Dual Power Automatic Transfer Switch(PC)
智能型万能式断路器

技术参数

◆ 开关符合：IEC947-6-I GB14048.11； ◆ 额定接通能力 (ARms)：10le；
◆ 额定工作电压 (Ue)：AC400V； ◆ 额定分断能力 (ARms)：8Ie；

塑料外壳式断路器
开关控制类型及相应功能（定货时注明带什么功能）

◆ I 型：全自动、可选择带发电机功能
◆ II 型：全自动、消防双分、消防反馈信号、发电机功能信号
◆ III 型：缺相检测保护、全自动、消防双分、消防反馈信号、发 电机功能信号
◆ 全自动：即自投自复，当常用电源断电（或断相）时，开关自动转换至备用电源：而当常用电源恢复正常后，开关自动返回转换至常用电源。
◆ 消防双分：紧急情况或设备检修时，启动消防电源（恒压），开关自动转换至“O”档切断双电源。
小型断路器
◆ 开关转换至“O”档时输出无源反馈信号。
◆ 带发电机（油机）：当市电电源断电（或断相）时，则发出油机启动的信号，使油机自动启动，等发电正常后，开火便自动转换至发电电源，而当市电
电源恢复正常后，开关又自动返回转换至市电电源，同时发出油机关闭的信号，使油机自动关闭。
◆ 缺相检测保护：检测与保护常（备）用电源任意相的断电。

双电源自动转换开关
开关使用说明

◆ 非专业人士，请勿安装；非本公司许可，请勿拆开，以免损坏。
◆ 使用安装前，请仔细认真阅读本说明书，以免使用不当。
◆ 开关内部控制电源额定电压为 220V，取自常用电源的 C1.N1 与备用电源的 C2.N2，在 85%-110% 的额定控制电压范围内，开关方可正常工作。
◆ 开关进线端电源应有过压保护，以免电压过高而损坏内部线路板或控制电机。 控制与保护开关
◆ 开关出线端电源应有短路保护，以免短路时电流太大而烧坏开关本体。
◆ 使用安装时，请将电气按钮开关关闭，并将开关打到“0”档。
◆ 开灭接线时，请测量与区分电源进线的 A.B.C.N，并接到开火的相应极上。
◆ 通电使用前，请再次测量 C.N 电压是否往 85%-110% 的额定控制电压范围内，然后开启电气按钮开关，正式投入工作。

交流接触器
开关接线方法 ( 主电路接线 ) 外接端子接线方式图
