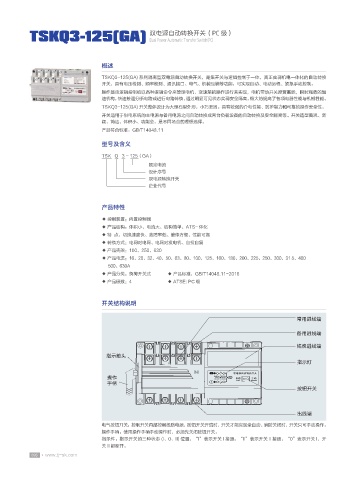

TSKQ3-125(GA) 双电源自动转换开关（PC 级）
Dual Power Automatic Transfer Switch(PC)

概述

TSKQ3-125(GA) 系列隔离型双电源自动转换开关，是集开关与逻辑控制于一体，真正实现机电一体化的自动转换
开关，具有电压检测、频率检测、通讯接口、电气、机械互锁等功能，可实现自动、电动远程、紧急手动控制。
操作是由逻辑控制板以各种逻辑命令来管理电机、变速箱的操作运行来实现，电机带动开关弹簧蓄能，瞬时释放的加
速机构，快速接通分断电路或进行电路转换，通过明显可见状态实现安全隔离，极大的提高了各项电器性能与机械性能。
TSKQ3-125(GA) 开关整体设计为大理石型外形，小巧坚固。具有较强的介电性能、防护能力和可靠的操作安全性。
开关适用于供电系统的主电源与备用电源之间自动转换或两台负载设备的自动转换及安全隔离等。开关造型美观、新
颖、简洁、体积小、功能全，是不同场合的理想选择。
产品符合标准：GB/T14048.11

型号及含义

TSK Q 3 - 125（GA）
额定电流
设计序号
双电源转换开关
企业代号

产品特性
◆ 控制装置：内置控制器
◆ 产品结构：体积小、电流大、结构简单、ATS- 体化
◆ 特 点：切换速度快、故障率低、维修方便、性能可靠
◆ 转换方式：电网对电网、电网对发电机、自投自复
◆ 产品壳架：100、250、630
◆ 产品电流：16、20、32、40、50、63、80、100、125、160、180、200、225、250、300、31 5、400
500、630A
◆ 产品分类：负荷开关式 ◆ 产品标准：GB/T14048.11-2016
◆ 产品极数：4 ◆ ATSE: PC 级

开关结构说明

ᖞⲎ䝁㘥㉕

ၭⲎ䝁㘥㉕

䱓⦲䝁㘥㉕
ᩭ゠㌓ႚ
ᩭ゠⟕

ᰳۂ
ᦱἪ
ᩯ䰔ᙦࣙ

ॠ㘥㉕

电气按钮丌关：控制开关内部控制线路电源，按钮开关开启时，开关才能实现全自动、消防关闭时，开关只可手动操作。
操作手柄：使用操作手柄手动操作时，必须先关闭按钮开关。
指示件：指示开关的三种状态 (I、0、II) 位置，“I”表示开关 I 接通，“II”表示开关 II 接通，“0”表示开关 I、开
关 II 都断开。
