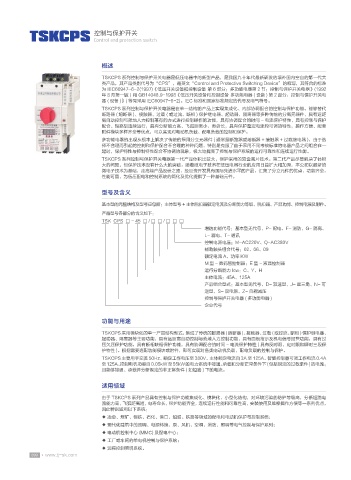

TSKCPS                控制与保护开关
                                 Control and protection switch



                                    概述

                                    TSKCPS 系列控制与保护开关电器是低压电器中的新型产品,是我国九十年代最新研发的填补国内空白的第一代大
                                    类产品,其产品类别代号为“CPS”,是英文“Control and Protective Switching Device”的缩写,其符合的标准
                                    为 IEC60947-6-2(1997)《低压开关设备和控制设备 第 6 部分:多功能电器第 2 节:控制与保护开关电器》(1992
                                    年 8 月第一版 ) 和 GB14048.9-1998《低压开关设备和控制设备 多功能电器 ( 设备 ) 第 2 部分:控制与保护开关电
                                    器 ( 设备 )》( 等同采用 IEC60947-6-2)。IEC 标准和国家标准规定的代号及电气符号。
                                    TSKCPS 系列控制与保护开关电器是在单一结构的产品上实现集成化、内部协调配合的控制与保护功能,能够替代
                                    断路器 ( 熔断器 )、接触器、过载 ( 或过流、断相 ) 保护继电器、起动器、隔离器等多种传统的分离元器件,具有远距
                                    离自动控制与就地人力控制兼有的方式进行控制操作的功能,具有协调配合的时间 - 电流保护特性,具有控制与保护
                                    配合、短路后连续运行,具有分断能力高、飞弧距离小、寿命长,具有保护整定电流均可调的特性,操作方便、配套
                                    附件模块多样齐全等优点,可以实现对电动机负载、配电负载的控制和保护。
                                    多功能电器的出现从根本上解决了传统的采用分立元器件 ( 通常是断路器或熔断器 + 接触器 + 过载继电器 ),由于选
                                    择不合理而引起的控制和保护配合不合理的种种问题,特别是克服了由于采用不同考核标准的电器产品之间组合在一
                                    起时,保护特性与控制特性配合不协调的现象,极大地提高了控制与保护系统的运行可靠性和连续运行性能。
                                    TSKCPS 系列控制与保护开关电器第一代产品体积比较大,保护采用的双金属片技术。第二代产品尽管解决了体积
                                    大的问题,但保护技术没有什么大的突破。随着微电子技术在低压电器行业的应用日益扩大和加深,本公司以最新的
                                    微电子技术为基础,走高端产品设计之路,投巨资开发具有国际先进水平的产品,汇集了分立元件的优点,功能齐全,
                                    性能可靠,为低压配电和控制系统的简化及优化提供了一种基础元件。


                                    型号及含义
                                    基本型的完整结构及型号应包括:主体型号 + 主体脱扣器额定电流及分断能力等级、脱扣器、产品功能、控制电源及附件。
                                    产品型号各部分的含义如下:
                                    TSK  CPS  □ - 45  □ / □  □ / □  □  □
                                                                       增选功能代号:基本型无代号、P- 配电、F- 消防、G- 隔离、
                                                                       L- 漏电、T- 通讯
                                                                       控制电源电压:M-AC220V、Q-AC380V
                                                                       辅助触头组合代号:02、06、09
                                                                       额定电流 A、功率 KW
                                                                       M 型 - 数码管控制器;E 型 - 液晶控制器
                                                                       运行分断能力 Icw:C、Y、H
                                                                       主体电流:45A、125A
                                                                       产品组合型式:基本型无代号、D- 双速型、J- 星三角、N- 可
                                                                       逆型、S- 双电源、Z- 自耦减压
                                                                       控制与保护开关电器 ( 多功能电器 )
                                                                       企业代号

                                    功能与用途

                                    TSKCPS 采用模块化的单一产品结构型式,集成了传统的断路器 ( 熔断器 )、接触器、过载 ( 或过流、断相 ) 保护继电器、
                                    起动器、隔离器等主要功能,具有远距离自动控制与就地人力控制功能,具有面板指示及机电信号报警功能,具有过
                                    压欠压保护功能,具有断相缺相保护功能,具有协调配合的时间 - 电流保护特性 ( 具有反时限、定时限和瞬时三段保
                                    护特性 )。根据需要选配功能模块或附件,即可实现对各类电动机负载、配电负载的控制与保护。
                                    TSKCPS 主要用于交流 50Hz、额定工作电压至 380V、主体额定电流自 3A 至 125A、智能控制器可调工作电流 0.4A
                                    至125A、控制电机功率自0.05kW至55kW的电力系统中接通、承载和分断正常条件下(包括规定的过载条件)的电流,
                                    且能够接通、承载并分断规定的非正常条件 ( 如短路 ) 下的电流。

                                    适用领域

                                    由于 TSKCPS 系列产品具有控制与保护功能集成化、模块化、小型化结构,对环境污染的防护等级高,分断短路电
                                    流能力高,飞弧距离短,电寿命长,保护功能齐全,连续运行性能和可靠性高,安装使用及维修操作方便等一系列优点,
                                    因此特别适用以下系统:
                                    ◆ 冶金、煤矿、钢铁、石化、港口、船舶、铁路等领域的配电和电动机保护与控制系统;
                                    ◆ 现代化建筑中的照明、电源转换、泵、风机、空调、消防、照明等电气控制与保护系列;
                                    ◆ 电动机控制中心 (MMC) 及配电中心;
                                    ◆ 工厂或车间的单电机控制与保护系统;
                                    ◆ 远程控制照明系统。
