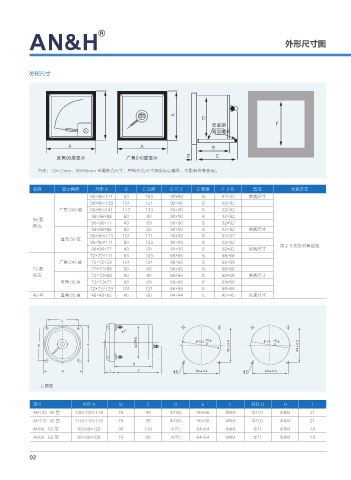

外形尺寸图

外形尺寸

"
%
߶ᜈ౵ '
ጊڌᛂආ

" " #
ᄯᝇ ऎ௬ᇧ ࣸᝇ ऎ௬ᇧ & $

方形：72×72mm、96×96mm 金属铁壳尺寸，塑料外壳尺寸深度有点偏差，不影响安装使用。

名称 显示角度 外形 A B C 深度 D 尺寸 E 面框 F 开孔 备注 安装方式
96×96×111 83 103 90×90 8 92×92 常规尺寸
96×96×129 101 121 90×90 8 92×92
广角 240 度 96×96×141 113 133 90×90 8 92×92
96×96×88 60 80 90×90 8 92×92
96 型
铁壳 96×96×77 49 69 90×90 8 92×92
96×96×88 60 80 90×90 8 92×92 常规尺寸
96×96×129 101 121 90×90 8 92×92
直角 90 度
96×96×111 80 103 90×90 8 92×92
96×96×77 49 69 90×90 8 92×92 常规尺寸 用 2 个支架对角固定
72×72×111 83 103 66×66 8 68×68
广角 240 度 72×72129 101 121 66×66 8 68×68
72 型 72×72×88 60 80 66×66 8 68×68
铁壳 72×72×88 60 80 66×66 8 68×68 常规尺寸
直角 90 度 72×72×77 49 69 66×66 8 68×68
72×72×129 101 121 66×66 8 68×68
48 型 直角 90 度 48×48×65 45 60 44×44 5 45×45 常规尺寸

&

'
´%धߗ ´ ´
& " d d

#
" * $ ´ d ´ d

方圆型

型号 外形 A B C D E F 开孔 G H I
AH120 45 型 120×120×116 76 95 Φ100 96×96 Φ5M Φ101 Φ6M 21
AH110 45 型 110×110×116 76 95 Φ100 90×90 Φ5M Φ101 Φ6M 21
AH80 63 型 80×80×128 90 110 Φ70 64×64 Φ4M Φ71 Φ5M 18
AH80 63 型 80×80×108 70 90 Φ70 64×64 Φ4M Φ71 Φ5M 18

02
