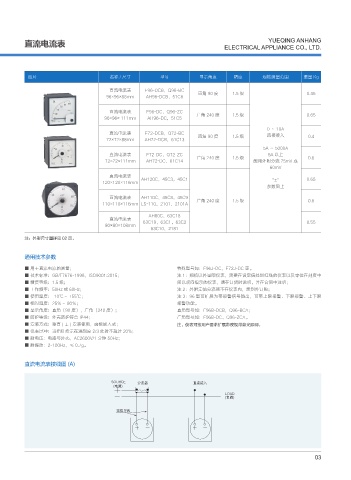

Page 7 - 乐清市安航电器有限公司

YUEQING ANHANG
直流电流表 ELECTRICAL APPLIANCE CO., LTD.

图片 名称 / 尺寸 型号 显示角度 精度 规格测量范围 重量 Kg

直流电流表 F96-DCB，Q96-BC
96×96×88mm AH96-DCB，51C6 直角 90 度 1.5 级 0.45

直流电流表 F96-DC，Q96-ZC
96×96× 111mm AH96-DC，51C5 广角 240 度 1.5 级 0.65
0 ～ 10A
直流电流表 F72-DCB，Q72-BC 直角 90 度 1.5 级 直接接入 0.4
72×72×88mm AH72-DCB，61C13
5A ～ 5000A
直流电流表 F72-DC，Q72-ZC 广角 240 度 1.5 级 5A 以上 0.6
72×72×111mm AH72-DC，61C14 配用外附分流 75mV 或
60mV
直流电流表 AH120C，45C3，45C1 0.65
120×120×116mm “±”
参数同上
直流电流表 AH110C，45C8，45C9
110×110×116mm LS-110，2101，2101A 广角 240 度 1.5 级 0.6

AH80C，63C18
直流电流表
80×80×108mm 63C19，63C1，63C2 0.55
63C10，2181
注：外形尺寸图详见 02 页。

通用技术参数

■ 用于直流电流的测量； 特殊型号如：F96J-DC，F72J-DC 等。
■ 技术标准：GB/T7676-1998，ISO9001:2015； 注 1：规格以外量限仪表，需要在设定值处划红线的仪表以及零位在刻度中
■ 精度等级：1.5 级； 间以双向指示的仪表，请在订货时说明，并在合同中注明；
■ 工作频率：50Hz 或 60Hz； 注 2：外附定值分流器不在仪表内，需别外订购；
■ 使用温度：-10℃～ +55℃； 注 3：96 型可扩展为带报警信号输出，可带上限报警、下限报警、上下限
■ 相对湿度：25％～ 80％； 报警功能。
■ 显示角度：直角（90 度），广角（240 度）； 直角型号如：F96B-DCB，Q96-BCA；
■ 防护等级：外壳防护符合 IP44； 广角型号如：F96B-DC，Q96-ZCA。
■ 安装方式：垂直 ( ⊥ ) 安装使用，面板嵌入式； 注：仪表可按用户要求扩展带夜视带背光照明。
■ 仪表过冲：当指针指示在满刻度 2/3 处时不超过 20%；
■ 耐电压：电路与外壳，AC2600V/1 分钟 50Hz；
■ 耐振动：2-100Hz，≤ 0.7g。

直流电流表接线图 (A)

4063$& ѫึ٧ ᄯଋଋЙ
ႂຸ
-0"%
᠆ᣑ

߿Ϙ࠭ጲ

03
