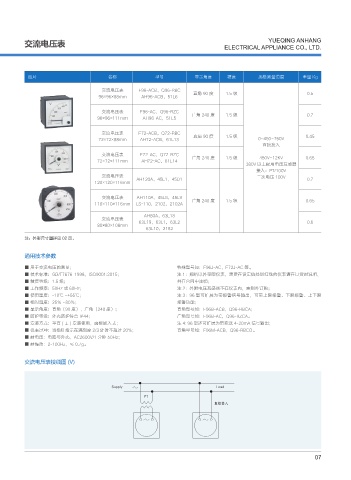

YUEQING ANHANG
交流电压表 ELECTRICAL APPLIANCE CO., LTD.

图片 名称 型号 显示角度 精度 规格测量范围 重量 Kg

交流电压表 F96-ACB，Q96-RBC
96×96×88mm AH96-ACB，51L6 直角 90 度 1.5 级 0.5

交流电压表 F96-AC，Q96-RZC
96×96×111mm AH96-AC，51L5 广角 240 度 1.5 级 0.7

交流电压表 F72-ACB，Q72-RBC 直角 90 度 1.5 级 0.45
72×72×88mm AH72-ACB，61L13 0~450~750V
直接接入

交流电压表 F72-AC，Q72-RZC 广角 240 度 1.5 级 450V~12KV 0.65
72×72×111mm AH72-AC，61L14
380V 以上配用电压互感器
接入：PT/100V
交流电压表 AH120A，45L1，45D1 二次电压 100V 0.7
120×120×116mm

交流电压表 AH110A，45L8，45L9
110×110×116mm LS-110，2102，2102A 广角 240 度 1.5 级 0.65

AH80A，63L18
交流电压表
80×80×108mm 63L19，63L1，63L2 0.6
63L10，2182
注：外形尺寸图详见 02 页。

通用技术参数

■ 用于交流电压的测量； 特殊型号如：F96J-AC，F72J-AC 等。
■ 技术标准：GB/T7676-1998，ISO9001:2015； 注 1：规格以外量限仪表，需要在设定值处划红线的仪表请在订货时说明，
■ 精度等级：1.5 级； 并在合同中注明；
■ 工作频率：50Hz 或 60Hz； 注 2：外附电压互感器不在仪表内，需别外订购；
■ 使用温度：-10℃ ~+55℃； 注 3：96 型可扩展为带报警信号输出，可带上限报警、下限报警、上下限
■ 相对湿度：25％ ~80％； 报警功能；
■ 显示角度：直角（90 度），广角（240 度）； 直角型号如：F96B-ACB，Q96-RBCA；
■ 防护等级：外壳防护符合 IP44； 广角型号如：F96B-AC，Q96-RZCA。
■ 安装方式：垂直 ( ⊥ ) 安装使用，面板嵌入式； 注 4: 96 型还可扩展为带变送 4-20mA 信号输出；
■ 仪表过冲：当指针指示在满刻度 2/3 处时不超过 20%； 直角型号如：F96M-ACB，Q96-RBCO。
■ 耐电压：电路与外壳，AC2600V/1 分钟 50Hz；
■ 耐振动：2-100Hz，≤ 0.7g。

交流电压表接线图 (V)
