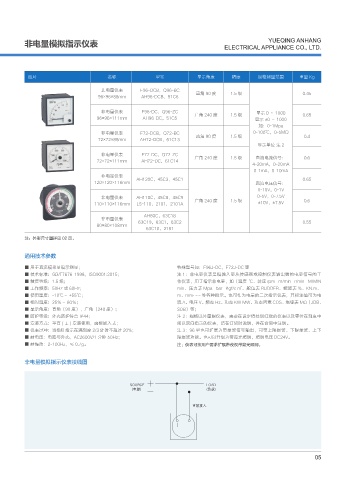

非电量模拟指示仪表 ELECTRICAL APPLIANCE CO., LTD.

图片 名称 型号 显示角度 精度 规格测量范围 重量 Kg

非电量仪表 F96-DCB，Q96-BC
96×96×88mm AH96-DCB，51C6 直角 90 度 1.5 级 0.45

非电量仪表 F96-DC，Q96-ZC 显示 0 ～ 1000
96×96×111mm AH96-DC，51C5 广角 240 度 1.5 级 显示 ±0 ～ 1000 0.65
如：0-1Mpa
非电量仪表 F72-DCB，Q72-BC 直角 90 度 1.5 级 0-100℃，0-5MΩ 0.4
72×72×88mm AH72-DCB，61C13
显示单位 注 2

非电量仪表 F72-DC，Q72-ZC 广角 240 度 1.5 级 直流电流信号： 0.6
72×72×111mm AH72-DC，61C14
4-20mA，0-20mA
0-1mA，0-10mA
非电量仪表 AH120C，45C3，45C1 0.65
120×120×116mm 直流电压信号：
0-10V，0-1V
非电量仪表 AH110C，45C8，45C9 0-5V，0-7.5V
110×110×116mm LS-110，2101，2101A 广角 240 度 1.5 级 ±10V，±7.5V 0.6

AH80C，63C18
非电量仪表
80×80×108mm 63C19，63C1，63C2 0.55
63C10，2181
注：外形尺寸图详见 02 页。

通用技术参数

■ 用于直流模拟量指示测量； 特殊型号如：F96J-DC，F72J-DC 等
■ 技术标准：GB/T7676-1998，ISO9001:2015； 注 1：非电量仪表是指输入量从传感器或控制仪表输出端的电量信号的工
■ 精度等级：1.5 级； 作仪表，用于指示非电量，如（温度 ℃、转速 rpm m/min r/min M/MIN
■ 工作频率：50Hz 或 60Hz； min、压力表 Mpa bar Kgf/c ㎡、舵角表 RUDDER、螺距表 %、KN.m、
■ 使用温度：-10℃～ +55℃； m、mm……等各种指示。也可作为电量的二次指示仪表，其标注值可为电
■ 相对湿度：25％～ 80％； 流 A、电压 V、频率 Hz、功率 KW MW、功率因素 COS、绝缘表 MΩ（JDB、
■ 显示角度：直角（90 度），广角（240 度）； SDB）等；
■ 防护等级：外壳防护符合 IP44； 注 2：规格以外量限仪表，需要在设定值处划红线的仪表以及零位在刻度中
■ 安装方式：垂直 ( ⊥ ) 安装使用，面板嵌入式； 间以双向指示的仪表，请在订货时说明，并在合同中注明。
■ 仪表过冲：当指针指示在满刻度 2/3 处时不超过 20%； 注 3：96 型也可扩展为带报警信号输出，可带上限报警、下限报警、上下
■ 耐电压：电路与外壳，AC2600V/1 分钟 50Hz； 限报警功能。也可以升级为带背光照明，照明电压 DC24V。
■ 耐振动：2-100Hz，≤ 0.7g。 注：仪表可按用户要求扩展带夜视带背光照明。

非电量模拟指示仪表接线图

4063$& -0"%
ႂຸ ᠆ᣑ

ᄯଋଋЙ

05
