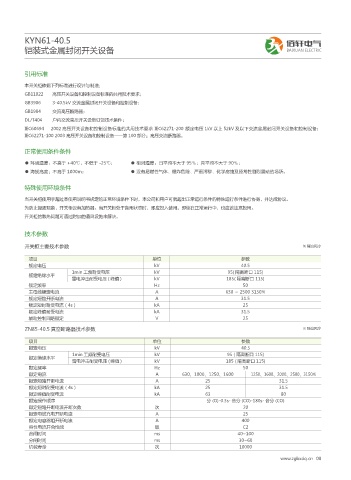

KYN61-40.5 佰轩电气
铠装式金属封闭开关设备 BAIXUAN ELECTRIC
佰轩电气
BAIXUAN ELECTRIC
引用标准

本开关柜依据下列标准进行设计与制造：
GB11022 高压开关设备和控制设备标准的共用技术要求；
GB3906 3-40.5kV 交流金属封闭开关设备和控制设备；
GB1984 交流高压断路器；
DL/T404 户内交流高压开关设备订货技术条件；
IEC60694 2002 高压开关设备和控制设备标准的共用技术要求 IEC62271-200 额定电压 1kV 以上 52kV 及以下交流金属封闭开关设备和控制设备；
IEC62271-100 2003 高压开关设备和控制设备——第 100 部分：高压交流断路器。

正常使用条件条件
● 环境温度：不高于 +40℃，不低于 -25℃； ● 相对湿度：日平均不大于 95％；月平均不大于 90％；
● 海拔高度：不高于 1000m； ● 没有易燃性气体、爆炸危险、严重污秽、化学腐蚀及经常性剧烈震动的场所。

特殊使用环境条件
当开关柜使用于超过本使用说明书规定的正常环境条件下时，本公司和用户可就超出正常运行条件的特殊运行条件进行协商，并达成协议。
为防止凝露现象，开关柜设有加热器。当开关柜处于备用状态时，即应投入使用。即使在正常运行中，也应该注意投用。
开关柜的散热问题可通过附加的通风设施来解决。

技术参数

开关柜主要技术参数 ※ 强迫风冷

项目 单位 参数
额定电压 kV 40.5
1min 工频耐受电压 kV 95( 隔离断口 115)
额定绝缘水平
雷电冲击耐受电压 ( 峰值 ) kV 185( 隔离断口 115)
额定频率 Hz 50
主母线额定电流 A 630 ～ 2500 3150※
额定短路开断电流 A 31.5
额定短时耐受电流（4s） kA 25
额定峰值耐受电流 kA 31.5
辅助控制回路额定 V 25
ZN85-40.5 真空断路器技术参数 ※ 强迫风冷

项目 单位 参数
额定电压 kV 40.5
1min 工频耐受电压 kV 95 ( 隔离断口 115)
额定绝缘水平
雷电冲击耐受电压 ( 峰值 ) kV 185 ( 隔离断口 115)
额定频率 Hz 50
额定电流 A 630、1000、1250、1600 1250、1600、2000、2500、3150※
额定短路开断电流 A 25 31.5
额定短时耐受电流（4s） kA 25 31.5
额定峰值耐受电流 kA 63 80
额定操作顺序 分 (O)-0.3s- 合分 (CO)-180s- 合分 (CO)
额定短路开断电流开断次数 次 20
额定电缆充电开断电流 A 25
额定电容器组开断电流 A 400
容性电流开合性能 级 C2
合闸时间 ms 40~100
分闸时间 ms 30~60
机械寿命 次 10000

www.zgbxdq.cn 08
