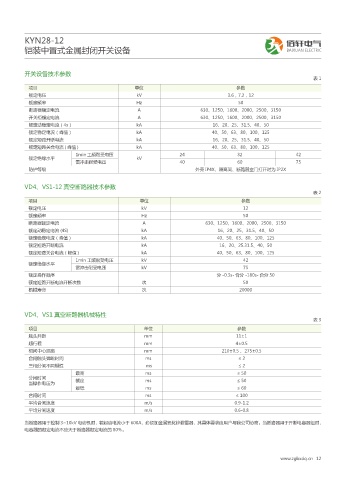

Page 19 - 佰轩电气有限公司

KYN28-12 佰轩电气
铠装中置式金属封闭开关设备 BAIXUAN ELECTRIC
佰轩电气
BAIXUAN ELECTRIC
开关设备技术参数
表1
项目 单位 参数
额定电压 kV 3.6，7.2，12
额定频率 Hz 50
断路器额定电流 A 630、1250、1600、2000、2500、3150
开关柜额定电流 A 630、1250、1600、2000、2500、3150
额定动稳定电流（4s） kA 16、20、25、31.5、40、50
额定稳定电流（峰值） kA 40、50、63、80、100、125
额定短路开断电流 kA 16、20、25、31.5、40、50
额定短路关合电流 ( 峰值 ) kA 40、50、63、80、100、125
1min 工频耐受电压 24 32 42
额定绝缘水平 kV
雷冲击耐受电压 40 60 75
防护等级 外壳 IP4X、隔离间、断路器室门打开时为 IP2X

VD4、VS1-12 真空断路器技术参数
表2
项目 单位 参数
额定电压 kV 12
额定频率 Hz 50
断路器额定电流 A 630、1250、1600、2000、2500、3150
额定动稳定电流 (4S) kA 16、20、25、31.5、40、50
额定稳定电流（峰值） kA 40、50、63、80、100、125
额定短路开断电流 kA 16、20、25.31.5、40、50
额定短路关合电流（峰值 ) kA 40、50、63、80、100、125
1min 工频耐受电压 kV 42
额定绝缘水平
雷冲击耐受电压 kV 75
额定操作顺序 分 -0.3s- 合分 -180s- 合分 50
额定短路开断电流开断次数 次 50
机械寿命 次 20000

VD4、VS1 真空断路器机械特性
表3
项目 单位 参数
触头开距 mm 11±1
超行程 mm 4±0.5
相间中心距离 mm 210±0.5， 275±0.5
合闸触头弹跳时间 ms ≤2
三相分闸不同期性 ms ≤2
最高 ms ≤ 50
分闸时间 额定 ms ≤ 50
当操作电压为
最低 ms ≤ 60
合闸时间 ms ≤ 100
平均合闸速度 m/s 0.9-1.2
平均分闸速度 m/s 0.6-0.8
当断路器用于控制 3~10kV 电动机时，若起动电流小于 600A，必须加金属氧化锌避雷器，其具体要求由用户与我公司协商：当断路器用于开断电容器组时，
电容器的额定电流不应大于断路器额定电流的 80%。
