KYN61-40.5 佰轩电气
铠装式金属封闭开关设备 BAIXUAN ELECTRIC
佰轩电气
BAIXUAN ELECTRIC

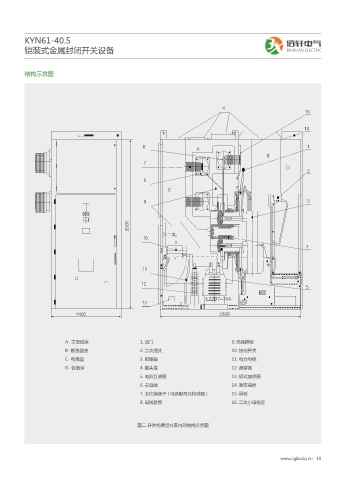

结构示意图
4
15
16
6 A 1
B
7
D
2
8
C
9 3
2500
10
4
11
12
5
LZZB7-35A
13
1400 2800
A- 主母线室 1. 活门 9. 绝缘隔板
B- 断路器室 2. 二次插头 10. 接地开关
C- 电缆室 3. 断路器 11. 电力电缆
D- 仪表室 4. 触头盒 12. 避雷器
5. 电流互感器 13. 板式加热器
6. 主母线 14. 泄压盖板
7. 支柱绝缘子 ( 可选配高压传感器 ) 15. 隔板
8. 母线套管 16. 二次小母线室
图二 开关柜典型方案内部结构示意图
