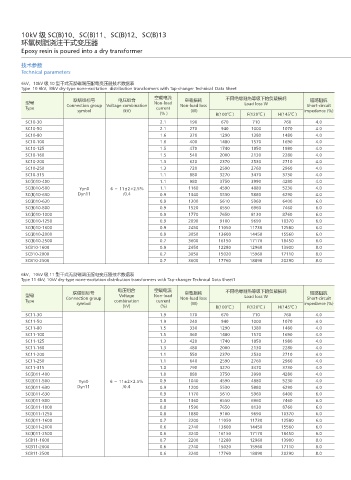

Page 20 - 江苏博大变压器有限公司

10kV 级 SC(B)10、SC(B)11、SC(B)12、SC(B)13
环氧树脂浇注干式变压器
Epoxy resin is poured into a dry transformer

技术参数
Technical parameters
6kV、10kV 级 10 型干式无励磁调压配电变压器技术数据表
Type 10 6kV, l0kV dry-type none-excitation distribution transformers with Tap-changer Technical Data Sheet
空载电流 不同绝缘耐热等级下的负载损耗
联结组标号 电压组合 空载损耗 短路阻抗
型号 Non-load Load loss W
Type Connection group Voltage combination current Non-load loss Short-circuit
symbol (kV) (W) impedance (%)
(% ) B(100℃ ) F(120℃ ) H(145℃ )
SC10-30 2.1 190 670 710 760 4.0
SC10-50 2.1 270 940 1000 1070 4.0
SC10-80 1.6 370 1290 1380 1480 4.0
SC10-100 1.6 400 1480 1570 1690 4.0
SC10-125 1.5 470 1740 1850 1980 4.0
SC10-160 1.5 540 2000 2130 2280 4.0
SC10-200 1.3 620 2370 2530 2710 4.0
SC10-250 1.3 720 2590 2760 2960 4.0
SC10-315 1.1 880 3270 3470 3730 4.0
SC(B)10-400 1.1 980 3750 3990 4280 4.0
SC(B)10-500 Yyn0 6 ～ 11±2×2.5% 1.1 1160 4590 4880 5230 4.0
SC(B)10-630 Dyn11 /0.4 0.9 1340 5530 5880 6290 4.0
SC(B)10-630 0.9 1300 5610 5960 6400 6.0
SC(B)10-800 0.9 1520 6550 6960 7460 6.0
SC(B)10-1000 0.9 1770 7650 8130 8760 6.0
SC(B)10-1250 0.9 2090 9100 9690 10370 6.0
SC(B)10-1600 0.9 2450 11050 11730 12580 6.0
SC(B)10-2000 0.9 3050 13600 14450 15560 6.0
SC(B)10-2500 0.7 3600 16150 17170 18450 6.0
SCB10-1600 0.9 2450 12280 12960 13900 8.0
SCB10-2000 0.7 3050 15020 15960 17110 8.0
SCB10-2500 0.7 3600 17760 18890 20290 8.0

6kV、10kV 级 11 型干式无励磁调压配电变压器技术数据表
Type 11 6kV, 10kV dry-type none-excitation distribution transformers with Tap-changer Technical Data Sheet1
联结组标号 电压组合 空载电流 空载损耗 不同绝缘耐热等级下的负载损耗 短路阻抗
型号 Voltage Non-load Load loss W
Type Connection group combination current Non-load loss Short-circuit
symbol (W) impedance (%)
(kV) (%) B(100℃ ) F(120℃ ) H(145℃ )
SC11-30 1.9 170 670 710 760 4.0
SC11-50 1.9 240 940 1000 1070 4.0
SC11-80 1.5 330 1290 1380 1480 4.0
SC11-100 1.5 360 1480 1570 1690 4.0
SC11-125 1.3 420 1740 1850 1980 4.0
SC11-160 1.3 480 2000 2130 2280 4.0
SC11-200 1.1 550 2370 2530 2710 4.0
SC11-250 1.1 640 2590 2760 2960 4.0
SC11-315 1.0 790 3270 3470 3730 4.0
SC(B)11-400 1.0 880 3750 3990 4280 4.0
SC(B)11-500 Yyn0 6 ～ 11±2×2.5% 0.9 1040 4590 4880 5230 4.0
SC(B)11-630 Dyn11 /0.4 0.9 1200 5530 5880 6290 4.0
SC(B)11-630 0.9 1170 5610 5960 6400 6.0
SC(B)11-800 0.8 1360 6550 6960 7460 6.0
SC(B)11-1000 0.8 1590 7650 8130 8760 6.0
SC(B)11-1250 0.8 1880 9100 9690 10370 6.0
SC(B)11-1600 0.7 2200 11050 11730 12580 6.0
SC(B)11-2000 0.6 2740 13600 14450 15560 6.0
SC(B)11-2500 0.6 3240 16150 17170 18450 6.0 03
SCB11-1600 0.7 2200 12280 12960 13900 8.0
SCB11-2000 0.6 2740 15020 15960 17110 8.0
SCB11-2500 0.6 3240 17760 18890 20290 8.0
