20kV 级、35kV 级 SC(B)10
干式变压器
Dry type transformer

技术参数
Technical parameters

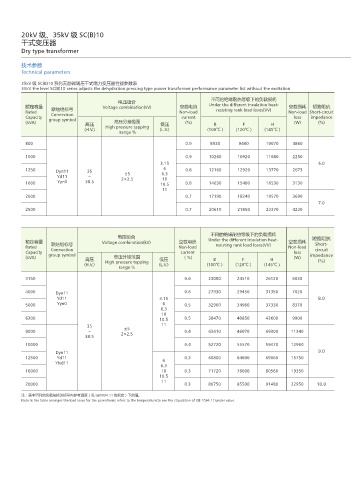

35kV 级 SC(B)10 系列无励磁调压干式电力变压器性能参数表
35kV the level SC(B)10 series adjusts the dehydration pressing type power transformer performance parameter list without the excitation

不同的绝缘耐热等级下的负载损耗
电压组合
额定容量 联结组标号 Voltage combination(kV) 空载电流 Under the different insulation heat- 空载损耗 短路阻抗
Rated Connection Non-load resisting rank load loses(VV) Non-load Short-circuit
Capacity group symbol current loss impedance
(kVA) 高压 高压分接范围 低压 (%) B F H (W) (%)
(H.V.) High pressure tapping (L.V.) (100℃ ) (120℃ ) (145℃ )
Irange %
800 0.9 8930 9400 10070 4860

1000 0.9 10260 10920 11680 2250
3.15 6.0
1250 Dyn11 35 6 0.8 12160 12920 13770 2673
±5
Yd11 ～ 2×2.5 6.3
10
1600 Yyn0 38.5 10.5 0.8 14630 15480 16530 3130
11
2000 0.7 17190 18240 19570 3690
7.0
2500 0.7 20610 21850 23370 4230

电压组合 不同的绝缘耐热等级下的负载损耗 短路阻抗
额定容量 联结组标号 Voltage combination(kV) 空载电流 Under the different insulation heat- 空载损耗 Short-
Rated Connection Non-load resisting rank load loses(VV) Non-load circuit
Capacity group symbol current loss
(kVA) 高压 高压分接范围 低压 ( %) B F H (W) impedance
(%)
(H.V.) High pressure tapping (L.V.) (100℃ ) (120℃ ) (145℃ )
range %
3150 0.6 23080 24510 26120 6030

4000 Dyn11 0.6 27930 29450 31350 7020
Yd11 3.15 8.0
5000 Yyn0 6 0.5 32960 34960 37330 8370
6.3
10
6300 10.5 0.5 38470 40850 43600 9900
35 ±5 11
8000 ～ 2×2.5 0.4 43410 46070 49300 11340
38.5
10000 0.4 52720 55570 59470 12960
Dyn11 9.0
12500 Yd11 0.3 60800 64600 69060 15750
YNd11 6
6.3
16000 10 0.3 71720 76000 80560 19350
10.5
11
20000 0.3 80750 85500 91480 22950 10.0
注：表中所列的负载损耗为括号内参考温度（见 GB1094.11 的规定）下的值。
Note:In the table arranges the load loses for the parenthesis refers to the temperature(to see the stipulation of GB 1094.11)under value.
