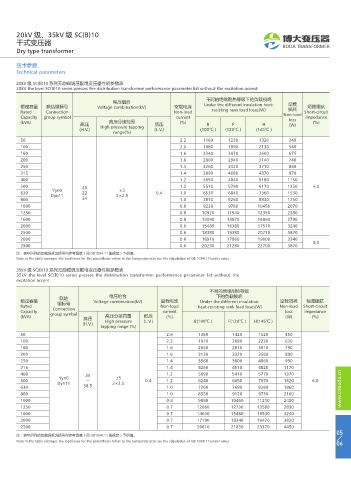

Page 23 - 江苏博大变压器有限公司

20kV 级、35kV 级 SC(B)10 博大变压器
干式变压器
Dry type transformer BODA TRANSFORMER

技术参数
Technical parameters
20kV 级 SC(B)10 系列无励磁调压配电变压器性能参数表
20kV the level SC(B)10 series presses the distribution transformer performance parameter list without the excitation accent

不同的绝缘耐热等级下的负载损耗
电压组合 空载
额定容量 联结组标号 Voltage combination(kV) 空载电流 Under the different insulation heat- 损耗 短路阻抗
Rated Connection Non-Ioad resisting rank load loses(W) Non-Ioad Short-circuit
Capacity group symbol current loss impedance
(kVA) 高压 高压分接范围 低压 (%) B F H (W) (%)
(H.V.) High pressure tapping (L.V.) (100℃ ) (120℃ ) (145℃ )
range(%)
50 2.2 1160 1230 1320 340
100 2.0 1880 1990 2130 540
160 1.6 2340 2470 2660 675
200 1.6 2800 2940 3140 740
250 1.4 3260 3420 3710 840
315 1.4 3890 4080 4370 970
400 1.2 4650 4840 5180 1150
500 20 1.2 5510 5790 6170 1350 6.0
±5
Yyn0
630 Dyn11 22 2×2.5 0.4 1.0 6530 6840 7360 1530
800 24 1.0 7810 8260 8830 1750
1000 0.8 9230 9780 10450 2070
1250 0.8 10920 11540 12350 2380
1600 0.8 13090 13870 14860 2790
2000 0.6 15480 16380 17570 3240
2500 0.6 18380 19380 20710 3870
2000 0.6 16910 17860 19000 3240 8.0
2500 0.6 20230 21280 22700 3870
注：表中所列的负载损耗为括号内参考温度（见 GB1094.11 的规定）下的值。
Note:In the table arranges the load loses for the parenthesis refers to the temperature(to see the stipulation of GB 1094.11)under value.
35kV 级 SC(B)10 系列无励磁调压配电变压器性能参数表
35kV the level SC(B)10 series presses the distribution transformer performance parameter list without the
excitation accent
不同的绝缘耐热等级
联结 电压组合 下的负载损耗
额定容量 组标号 Voltage combination(kV) 空载电流 Under the different insulation 空载损耗 短路阻抗
Rated Connection Non-load heat-resisting rank load loses(W) Non-load Short-circuit
Capacity group symbol current loss impedance
(kVA) 高压 高压分接范围 低压 (%) (W) (%)
(H.V.) High pressure (L.V.) B(100℃ ) F(120℃ ) H(145℃ )
tapping range (%)
50 2.6 1350 1420 1520 450
100 2.2 1970 2080 2230 630
160 1.6 2650 2810 3010 790
200 1.6 3130 3320 3560 880
250 1.4 3560 3800 4060 990
315 1.4 4250 4510 4820 1170
400 35 1.2 5090 5410 5770 1370
±5
Yyn0
500 Dyn11 ～ 2×2.5 0.4 1.2 6240 6650 7070 1620 6.0
630 38.5 1.0 7260 7690 8260 1860 www.cnboda.cn
800 1.0 8550 9120 9730 2160
1000 0.8 9880 10450 11210 2430
1250 0.7 12060 12730 13580 2830
1600 0.7 14630 15480 16530 3240
2000 0.7 17190 18240 19470 3820
2500 0.7 20610 21850 23370 4450
05
注：表中所列的负载损耗为括号内参考温度（见 GB1094.11 的规定）下的值。
Note:In the table arranges the load loses for the parenthesis refers to the temperature(to see the stipulation of GB 1094.11)under value.
