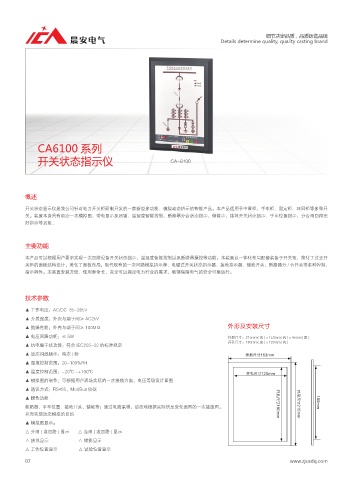

CA6100 系列
开关状态指示仪 CA-6100
概述
开关状态显示仪是我公司针对电力开关柜研制开发的一款新型多功能、模拟动态指示的智能产品。本产品适用于中置柜、手车柜、固定柜、环网柜等多种开
关。装置本身具有动态一次模拟图，带电显示及闭锁、温湿度智能控制、断路器分合状态指示、储能示、接地开关状态指示、手车位置指示、分合闸回路完
好指示等功能 .
主要功能
本产品可以根据用户要求实现一次回路设备开关状态指示、温湿度智能控制以及断路器操控等功能。本装置以一体化布局配套装备于开关柜，简化了过去开
关柜的面板结构设计，美化了面板布局，取代现有的一次回路模拟指示牌、电磁式开关状态指示器、接地指示器、储能开关、断路器分 / 合开关等多种控制、
指示器件。本装置安装方便、使用寿命长，完全可以满足电力行业的需求，能够保障电气的安全可靠运行。
技术参数
▲ 工作电压：AC/DC 85~265V
▲ 介质强度：外壳与端子间≥ AC2kV
▲ 绝缘性能：外壳与端子间≥ 100MΩ 外形及安装尺寸
▲ 电压回路功耗：≤ 5W 外形尺寸：215mm( 宽 )×153mm( 高 )×45mm( 厚 )
开孔尺寸：180mm( 宽 )×120mm( 高 )
▲ 抗电磁干扰功能：符合 IEC255-22 的标准规定
▲ 动态闪烁频率：两次 / 秒
▲ 湿度控制范围：20~100%RH
▲ 温度控制范围：-20℃ ~+100℃
▲ 模拟图的制作：可根据用户现场实际的一次接线方案、电压等级设计面图
▲ 通讯方式：RS485，ModBus 协议
▲ 操作功能
断路器、手车位置、接地开关、储能等；通过电路采样，动态地根据实际信息变化面图的一次接线图，
从而实现动态模拟的目的
▲ 模拟图显示：
△ 分闸 ( 或回路 ) 显示 △ 合闸 ( 或回路 ) 显示
△ 接地显示 △ 储能显示
△ 工作位置显示 △ 试验位置显示
