P. 9

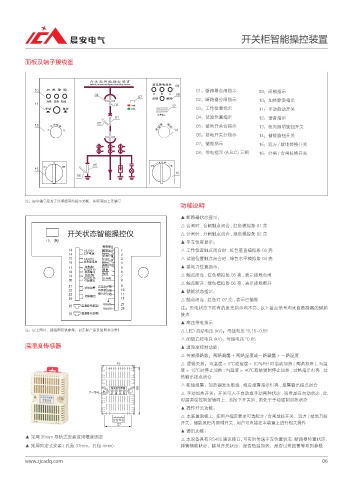

开关柜智能操控装置
面板及端子接线图
01：断路器合闸指示 09：闭锁指示
02：断路器分闸指示 10：加热除湿指示
ࣂϱᑞ
లϱᑞ 03：工作位置指示 11：手动自动开关
04：试验位置指示 12：语音指示
05：接地开关合指示 13：柜内照明旋钮开关
06：接地开关分指示 14：储能旋钮开关
07：储能指示 15：远方 / 就地转换开关
08：带电指示 (A.B.C) 三相 16：分闸 / 合闸转换开关
注：图中编号是为了说明版面的指示功能，实际面图上无编号
功能说明
▲ 断路器状态显示：
△ 合闸时 , 合闸触点闭合 , 红色模拟条 01 亮
नТ࿄গఅᑟ୲́ △ 分闸时 , 分闸触点闭合 , 绿色模拟条 02 亮
▲ 手车位置显示：
△ 工作位置触点闭合时 , 红色垂直模拟条 03 亮
△ 试验位置触点闭合时 , 绿色水平模拟条 04 亮
▲ 接地刀位置指示：
ܬၹ △ 触点闭合 , 红色模拟条 05 亮 , 表示接地合闸
△ 触点断开 , 绿色模拟条 06 亮 , 表示接地断开
ᰴԍࣜ
ႃ͜ਖ ▲ 储能状态指示：
ᣥК٨
△ 触点闭合 , 红色灯 07 亮 , 表示已储能
注：失电状态下所有的发光指示均不亮 , 以上接点信号均来自断路器的辅助
接点
▲ 高压带电指示
注：以上图片、接线图仅供参考，以实际产品及说明书为准！ △ LED 启动电压 (kV)：母线电压 *0.15-0.65
△ 闭锁启控电压 (kV)：母线电压 *0.65
温湿度传感器 ▲ 温湿度控制功能：
△ 传感器路数：两路凝露 + 两路温度或一路凝露 + 一路温度
△ 逻辑关系：当温度＜ 5℃或湿度＞ 93%RH 时启动加热 ( 两路加热 ), 当温
度＞ 15℃时停止加热 ; 当温度＞ 40℃系统强制停止加热 , 过热指示灯亮 , 过
热输出接点闭合
△ 断线报警：加热器发生断线 , 相应报警指示灯亮 , 报警输出接点闭合
ຝາऎ͛ਕ٧
Í ጙᳫ ፮ ᳦ △ 手动加热开关：开关可入于自动或手动两种状态 , 通常是在自动状态 , 此
时温湿度控制逻辑同上 , 当按下开关后 , 则处于手动强制加热状态
▲ 操作开关功能：
△ 本装置面板上 , 按用户指定要求可选配分 / 合闸成转开关、远方 / 就地万转
开关、储能及柜内照明开关 , 用户可直接在本装置上进行相关操作
▲ 通讯功能：
▲ 采用 35mm 导轨式安装或用螺丝固定
△ 本设备具有RS485通讯接口，可实时传送手车位置状态、断路器位置状态、
▲ 采用固定式安装 ( 孔距 37mm，孔径 4mm) 弹簧储能状态、接地开关状态、是否低温加热、是否过热报警等系列参数
