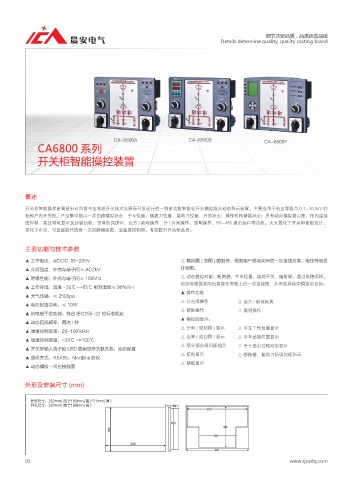

CA-6800A CA-6800S CA-6800Y
CA6800 系列
开关柜智能操控装置
概述
开关柜智能操控装置是针对目前中压系统开关技术发展而开发设计的一种多功能智能化开关模拟综合动态指示装置，主要应用于电压等级为 0.1-40.5kV 的
各种户内开关柜。产品集中指示一次回路模拟状态、手车位置、隔离刀位置、接地刀位置、开关状态、操作机构储能状态；具有动态模拟显示图、柜内温湿
度控制、高压带电显示及闭锁功能、语音防误提示、远方 / 就地操作、分 / 合闸操作、照明操作、RS-485 通讯接口等功能。大大简化了开关柜面板设计，
美化了布局，可直接取代现有一次回路模拟图，温湿度控制器，有效提升开关柜品质。
主要功能与技术参数
▲ 工作电压：AC/DC 85~265V △ 模拟图 ( 面图 ) 的制作：根据用户现场实际的一次接线方案、电压等级设
▲ 介质强度：外壳与端子间≥ AC2kV 计面图。
▲ 绝缘性能：外壳与端子间≥ 100MΩ △ 动态模拟对象：断路器，手车位置，接地开关、储能等。通过电路采样，
动态地根据实际信息变化面图上的一次接线图，从而实现动态模拟的目的。
▲ 工作环境：温度 -30℃ ~+65℃ 相对湿度≤ 90%RH
▲ 操作功能
▲ 大气压强：≤ 2500pa
△ 分合闸操作 △ 远方 / 就地转换
▲ 电压回路功耗：≤ 10W
△ 储能操作 △ 照明操作
▲ 抗电磁干扰功能：符合 IEC255-22 的标准规定
▲ 模拟图显示：
▲ 动态闪烁频率：两次 / 秒
△ 分闸 ( 或回路 ) 显示 △ 手车工作位置显示
▲ 湿度控制范围：20~100%RH
△ 合闸 ( 或回路 ) 显示 △ 手车试验位置显示
▲ 温度控制范围：-20℃ ~+100℃
△ 预分预合闸闪烁指示 △ 手车进出过程动态显示
▲ 开关量输入端子和 LED 数码显示关联关系：动态配置
△ 接地显示 △ 断路器、接地刀防误闪烁指示
▲ 通讯方式：RS485，ModBus 协议
△ 储能显示
▲ 动态模拟一次拉接线图
外形及安装尺寸 (mm)
外形尺寸：232mm( 宽 )*180mm( 高 )*71mm( 厚 )
开孔尺寸：220mm( 宽 )*165mm( 高 )
