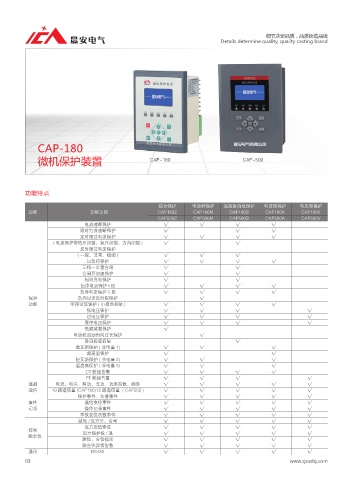

CAP-180
微机保护装置 CAP-180 CAP-500

功能特点

综合保护 电动机保护 进线备自投保护 电流型保护 电压型保护
功能 功能介绍 CAP180Z CAP180M CAP180B CAP180A CAP180V
CAP500Z CAP500M CAP500B CAP500A CAP500V
电流速断保护 √ √ √ √
限时电流速断保护 √ √ √
定时限过电流保护 √ √ √ √
( 电流保护带低压闭锁，复压闭锁，方向闭锁 ) √ √
反时限过电流保护
( 一般、非常、极端 ) √ √ √
过负荷保护 √ √ √ √
三相一次重合闸 √ √
合闸后加速保护 √ √
相间充电保护 √ √
负序电流保护 I 段 √ √ √ √
负序电流保护 II 段 √ √ √ √
保护 负序过流反时限保护 √
功能 零序过流保护 ( 小接地系统 ) √ √ √ √
低电压保护 √ √ √ √
过电压保护 √ √ √ √
零序电压保护 √ √ √ √
低频减载保护 √
电动机启动时间过长保护 √
备自投或自复 √
重瓦斯保护 ( 非电量 1) √ √ √
超高温保护 √ √
轻瓦斯保护 ( 非电量 2) √ √ √
温度高保护 ( 非电量 3) √ √ √
CT 断线告警 √ √ √ √
PT 断线告警 √ √ √ √
遥测 电流、电压、有功、无功、功率因数、频率 √ √ √ √ √
遥信 10 路遥信量 (CAP180)12 路遥信量 ( CAP500 ) √ √ √ √ √
保护事件、告警事件 √ √ √ √ √
事件 遥信变位事件 √ √ √ √ √
记录 操作记录事件 √ √ √ √ √
事故变位次数事件 √ √ √ √ √
就地 / 远方分、合闸 √ √ √ √ √
远方定值修改 √ √ √ √ √
控制 远方保护投 / 退 √ √ √ √ √
跳合位
跳位、合位指示 √ √ √ √ √
跳合位异常告警 √ √ √ √ √
通讯 RS485 √ √ √ √ √
