RW33-15
跌落式熔断器

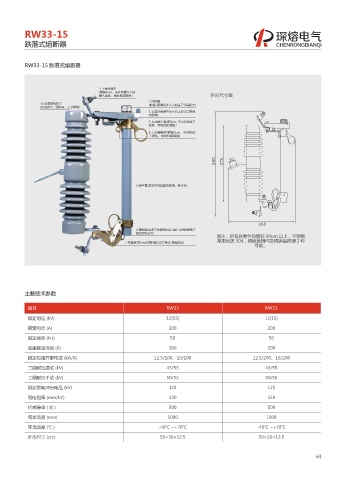

RW33-15 跌落式熔断器

̷ᣒ㏬〜ၽ
䩭䩎 VN喑䃫䃎ࣹἪ̷̻ᣒ
㼓❴䔋Ҁ喑ᄩ⩢ᕔ㘪෋ᑧ喎 外形尺寸图
ࢸ䛷፪
倅ᑧᏓ㐊㑅ၽ 䩭䩎喑㇫⶛䃫䃎๔๔᣽倅γܳ〜㘪߈
㜗∮㘪߈ȠᑧᏓ倅Ƞጒ㞧ᲮҠ
̷Ⰳ ☚䩭䨹 VNВ̷䃫䃎ड़᫚ᠯ
䧖䔋Ҁ
̷ߕ㼓๡ 䩭䨣 VN喑 ̷̻ᣒ㏬〜ၽ
䔋Ҁ喑ᄩ⩢ᕔ㘪෋ᑧ喎
̷ߕᣒ㼓᷿ 䩭䨣 VN喑͚䬡㉔䙺
̷䨥У喑ᄩ⩢ᕔ㘪෋ᑧ

500 375 35

⛁͊ノ ោ㉘ใ㏬ڤิᰶ॥⒛喑ᄬপ䪬

PD PD

360
䌠㙞க ჋⣝γ㏵〜⮱ᔘ䕌ܳ⻨ౕव䬥ᬣ䭺ѻγ
⛁͊⮱э䔮߈
备注：所有铁附件热镀锌 80um 以上，不锈钢
㕠䒡 䩭䨣 VNव䬥ᬣ䖬ٺጓठ᭰ߕ喑㇫⶛Ꮣ倅 采用优质 304，精铸黄铜件及精铸铝青铜 2 种
可选。

主要技术参数

项目 RW33 RW33
额定电压 (kV) 12(15) 12(15)
额定电流 (A) 100 200
额定频率 (Hz) 50 50
底座额定电流 (A) 100 200
额定短路开断电流 (kA/A) 12.5/100、16/100 12.5/200、16/200
工频耐压温试 (kV) 45/55 45/55
工频耐压干试 (kV) 50/55 50/55

额定雷电冲击电压 (kV) 125 125
爬电距离 (mm/kV) 330 330
机械寿命 ( 次 ) 500 500
海拔高度 (mm) 1000 1000
环境温度 (℃ ) -40℃ ~+70℃ -40℃ ~+70℃
外形尺寸 (cm) 50×36×12.5 50×36×12.5

64
