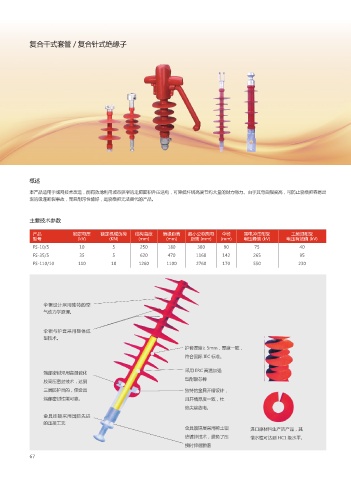

复合干式套管 / 复合针式绝缘子
概述
本产品适用于城网技术改造，能有效地利用城市狭窄的走廊面积升压送电，可降低杆塔高度节约大量的财力物力。由于其弯曲强度高，可防止瓷横担容易出
现的级连断裂事故，而且耐污性能好，是瓷横担无法替代的产品。
主要技术参数
产品 额定电压 额定机械负荷 结构高度 绝缘距离 最小公称爬电 伞径 雷电冲击耐受 工频湿耐受
型号 (kV) (KN) (mm) (mm) 距离 (mm) (mm) 电压峰值 (kV) 电压有效值 (kV)
FS-10/5 10 5 250 180 380 90 75 40
FS-35/5 35 5 620 470 1168 142 265 95
FS-110/10 110 10 1260 1100 2760 170 550 230
伞裙设计采用独特的空
气动力学原理。
伞裙与护套采用整体成
型技术。
护套厚度≥ 5mm，厚度一致，
符合国际 IEC 标准。
采用 ERC 高温加强
端部密封采用高温硫化
胶高压密封技术，达到 型耐酸芯棒
三层防护目的，使金具 独特的金具开槽设计，
端部密封性能可靠。 且开槽厚度一致，杜
绝尖端放电。
金具连接采用国际先进
的压接工艺
金具镀锌层采用稀土铝 进口原材料生产的产品，其
热镀锌技术，避免了压 憎水性可达到 HC1 级水平。
接时锌层脱落
