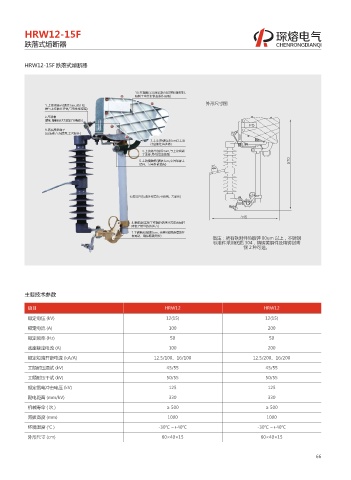

HRW12-15F
跌落式熔断器

HRW12-15F 跌落式熔断器

▚႑ᴲ 䛴⩕х䉕⮱"#4ፓ䭨☜ᱽ᫆喑
䭽ݣγ⩢Ꭳ᣽ӈࣨ⍥҉⩕ᑔ
外形尺寸图
̷ᣒ㏬〜ၽ 䩭䩎 VN 䃫䃎ࣹ
Ἢ̷̻ᣒ㼓❴䔋Ҁ ᄩ⩢ᕔ㘪෋ᑧ
ࢸ䛷፪
䩭䩎喑㇫⶛䃫䃎๔๔᣽倅γܳ᫚㘪߈
1%
倅ᑧᏓ㐊㑅ၽ
㜗∮㘪߈ ᑧᏓ倅 ጒ㞧ᲮҠ
̷Ⰳ ☚䩭䨹 VNВ̷䃫
䃎ड़᫚ᠯ䧖䔋Ҁ
̷ᣒ㼓❴ 䩭䨣 VN ̷̻ᣒ㏬〜
ၽ䔋Ҁ ᄩ⩢ᕔ㘪෋ᑧ
̷ߕᣒ㼓᷿ 䩭䨣 VN ͚䬡㉔䙺̷
䨥У喑ᄩ⩢ᕔ㘪෋ᑧ

⛁͊ノ ោ㉘ใ㏬ڤิ̺॥⒛喑ᄬপ䪬 1%
1%

䌠㙞க ჋⣝γ㏵〜⮱ᔘ䕌ܳ⻨ౕव䬥ᬣ
䭺ѻγ⛁͊⮱э䔮߈
̸䲆㼓๡ 䩴䨣 VN喑व䬥ᬣ䖬ٺ⛁ノ⮱ጓ
ठ᭰ߕ喑⶛Ԋ㇫⶛ݝѺ
备注：所有铁附件热镀锌 80um 以上，不锈钢
标准件采用优质 304，精铸黄铜件及精铸铝青
铜 2 种可选。

主要技术参数

项目 HRW12 HRW12
额定电压 (kV) 12(15) 12(15)
额定电流 (A) 100 200
额定频率 (Hz) 50 50
底座额定电流 (A) 100 200
额定短路开断电流 (kA/A) 12.5/100、16/100 12.5/200、16/200
工频耐压温试 (kV) 45/55 45/55
工频耐压干试 (kV) 50/55 50/55

额定雷电冲击电压 (kV) 125 125
爬电距离 (mm/kV) 330 330
机械寿命 ( 次 ) ≥ 500 ≥ 500
海拔高度 (mm) 1000 1000
环境温度 (℃ ) -30℃ ~+40℃ -30℃ ~+40℃
外形尺寸 (cm) 60×40×15 60×40×15

66
