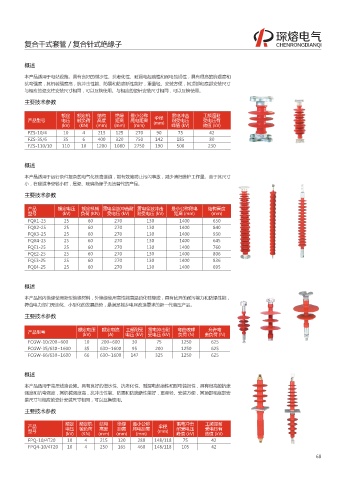

Page 75 - 上海琛熔电气有限公司

复合干式套管 / 复合针式绝缘子

概述

本产品适用于电站设施。具有良好的憎水性、抗老化性、耐漏电起痕性和耐电蚀损性，具有很高的抗强度和
抗弯强度，其机械强度高，抗冲击性能、防震和防脆断性能好，重量轻、安装方便，其顶部和底部安装尺寸
与相应的瓷支柱安装尺寸相同，可以互换使用。与相应的瓷针安装尺寸相同，可以互换使用。
主要技术参数

额定 额定机 结构 绝缘 最小公称 雷电冲击 工频湿耐
伞径
产品型号 电压 械负荷 高度 距离 爬电距离 (mm) 耐受电压 受电压有
(kV) (KN) (mm) (mm) (mm) 峰值 (kV) 效值 (kV)
FZS-10/4 10 4 215 125 270 90 75 42
FZS-35/6 35 6 400 320 750 142 185 80
FZS-110/10 110 10 1200 1080 2750 190 500 230

概述
本产品适用于运行条件复杂的电气化铁路遂道，能有效地防止污闪事故，减少清扫维护工作量。由于其尺寸
小，在隧道净空较小时，是瓷、玻璃绝缘子无法替代的产品。
主要技术参数

产品 额定电压 额定机械 雷电全波冲击耐 雷电全波冲击 最小公称爬电 结构高度
型号 (kV) 负荷 (KN) 受电压 (kV) 耐受电压 (kV) 距离 (mm) (mm)
FQX1-25 25 60 270 130 1400 650
FQX2-25 25 60 270 130 1400 840
FQX3-25 25 60 270 130 1400 930
FQX4-25 25 60 270 130 1400 645
FQE1-25 25 60 270 130 1400 760
FQE2-25 25 60 270 130 1400 806
FQE3-25 25 60 270 130 1400 836
FQE4-25 25 60 270 130 1400 695

概述
本产品其内绝缘使用新型绝缘材料，外绝缘使用高性能高温硫化硅橡胶，具有优异的耐污能力和防爆性能，
符合电力部门无油化、小型化的发展趋势，是满足城乡电网改造要求的新一代高压产品。
主要技术参数

额定电压 额定电流 工频耐受 雷电冲击耐 弯曲破球 允许弯
产品型号
(kV) (A) 电压 (kV) 受电压 (kV) 负荷 (N) 曲负荷 (N)
FCGW-10/200~600 10 200~600 30 75 1250 625
FCGW-35/630~1600 35 630~1600 95 200 1250 625
FCGW-66/630~1600 66 630~1600 147 325 1250 625

概述
本产品适用于高压线路设施。具有良好的憎水性、抗老化性、耐漏电起痕性和耐电蚀损性，具有很高的抗张
强度和抗弯强度，其机械强度高，抗冲击性能、防震和防脆断性能好，重量轻、安装方便，其顶部和底部安
装尺寸与相应的瓷针安装尺寸相同，可以互换使用。

主要技术参数
额定 额定机 结构 绝缘 最小公称 雷电冲击 工频湿耐
产品 电压 械负荷 高度 距离 爬电距离 伞径 耐受电压 受电压有
型号 (kV) (KN) (mm) (mm) (mm) (mm) 峰值 (kV) 效值 (kV)
FPQ-10/4T20 10 4 215 120 280 148/118 75 42
FPQ4-10/4T20 10 4 250 165 460 148/118 105 42
68
