电站金具
Power Station Fittings

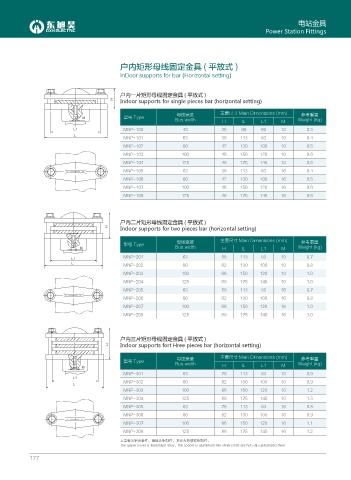

户内矩形母线固定金具 ( 平放式 )

InDoor supports for bar (Horizontal setting)

户内一片矩形母线固定金具 ( 平放式 )
* Indoor supports for single pieces bar (horizontal setting)

母线宽度 主要尺寸 Main Dimensions (mm) 参考重量
/ 型号 Type Bus width H L L1 M Weight (kg)
. MNP-100 40 35 90 60 10 0.3
.
MNP-101 63 38 113 83 10 0.4
MNP-102 80 42 130 100 10 0.5
MNP-103 100 46 150 120 10 0.6
MNP-104 125 48 175 145 10 0.6
MNP-105 63 38 113 83 16 0.4
MNP-106 80 42 130 100 16 0.5
MNP-107 100 46 150 120 16 0.6
MNP-108 125 48 175 145 16 0.6

户内二片矩形母线固定金具 ( 平放式 )
Indoor supports for two pieces bar (horizontal setting)
*

母线宽度 主要尺寸 Main Dimensions (mm) 参考重量
型号 Type
/ Bus width H L L1 M Weight (kg)
. MNP-201 63 58 113 83 10 0.7
.
MNP-202 80 62 130 100 10 0.8
MNP-203 100 66 150 120 10 1.0
MNP-204 125 68 175 145 10 1.0
MNP-205 63 58 113 83 16 0.7
MNP-206 80 62 130 100 16 0.8
MNP-207 100 66 150 120 16 1.0
MNP-208 125 68 175 145 16 1.0

户内三片矩形母线固定金具 ( 平放式 )
* Indoor supports fort Hree pieces bar (horizontal setting)
母线宽度 主要尺寸 Main Dimensions (mm) 参考重量
型号 Type
Bus width H L L1 M Weight (kg)
/
MNP-301 63 78 113 83 10 0.9
.
MNP-302 80 82 130 100 10 0.9
.
MNP-303 100 86 150 120 10 1.2
MNP-304 125 88 175 145 10 1.3
MNP-305 63 78 113 83 16 0.8
MNP-306 80 82 130 100 16 0.9
MNP-307 100 86 150 120 16 1.1
MNP-308 125 88 175 145 16 1.2
上盖板为铝合金件，隔板为铝制件，其余为热镀锌钢制件。
The upper cover is aluminium alloy，the spacer is aluminium tHe otHer parts are hot-dip galvanized steel
