电站金具
Power Station Fittings

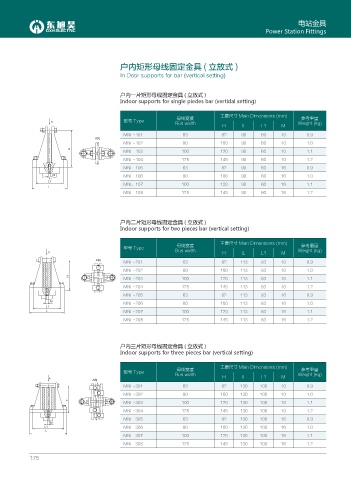

户内矩形母线固定金具 ( 立放式 )

In Door supports for bar (vertical setting)

户内一片矩形母线固定金具 ( 立放式 )
Indoor supports for single piedes bar (vertidal setting)

主要尺寸 Main Dimensions (mm)
母线宽度 参考重量
型号 Type
# Bus width Weight (kg)
H L L1 M
MNL-101 63 82 90 60 10 0.9
#خ
MNL-102 80 100 90 60 10 1.0
*
MNL-103 100 120 90 60 10 1.1
MNL-104 125 145 90 60 10 1.2
MNL-105 63 82 90 60 16 0.9
/ MNL-106 80 100 90 60 16 1.0
.
MNL-107 100 120 90 60 16 1.1
.
MNL-108 125 145 90 60 16 1.2

户内二片矩形母线固定金具 ( 立放式 )
Indoor supports for two pieces bar (vertical setting)

主要尺寸 Main Dimensions (mm)
母线宽度 参考重量
型号 Type
# Bus width H L L1 M Weight (kg)
#خ
MNL-201 63 82 113 83 10 0.9
MNL-202 80 100 113 83 10 1.0
*
MNL-203 100 120 113 83 10 1.1
MNL-204 125 145 113 83 10 1.2
MNL-205 63 82 113 83 16 0.9
/ MNL-206 80 100 113 83 16 1.0
.
. MNL-207 100 120 113 83 16 1.1
MNL-208 125 145 113 83 16 1.2

户内三片矩形母线固定金具 ( 立放式 )
Indoor supports for three pieces bar (vertical setting)

主要尺寸 Main Dimensions (mm)
母线宽度 参考重量
型号 Type
Bus width Weight (kg)
# H L L1 M
#خ
MNL-301 63 82 130 100 10 0.9
MNL-302 80 100 130 100 10 1.0
*
MNL-303 100 120 130 100 10 1.1
MNL-304 125 145 130 100 10 1.2
MNL-305 63 82 130 100 16 0.9
/
. MNL-306 80 100 130 100 16 1.0
.
MNL-307 100 120 130 100 16 1.1
MNL-308 125 145 130 100 16 1.2

175
