电站金具
Power Station Fittings

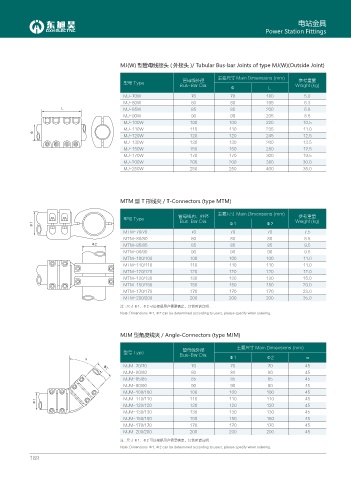

MJ(W) 型管母线接头 ( 外接头 )/ Tubular Bus-bar Joints of type MJ(W)(Outside Joint)

主要尺寸 Main Dimensions (mm)
管母线外径 参考重量
型号 Type
Bus-Bar Dia. Weight (kg)
Φ L
MJ-70W 70 70 180 5.0
MJ-80W 80 80 195 6.3
. MJ-85W 85 85 200 6.8
MJ-90W 90 90 205 8.5
MJ-100W 100 100 220 10.5
MJ-110W 110 110 235 11.0

MJ-120W 120 120 245 12.5
MJ-130W 130 130 260 13.5
MJ-150W 150 150 280 17.5
MJ-170W 170 170 300 19.5
MJ-200W 200 200 380 30.0
MJ-250W 250 250 460 35.0

MTM 型 T 形线夹 / T-Connectors (type MTM)

主要尺寸 Main Dimensions (mm)
管母线内、外径 参考重量
型号 Type Bus-Bar Dia. Weight (kg)
 Φ1 Φ2
MTM-70/70 70 70 70 7.5
MTM-80/80 80 80 80 8.5
 MTM-85/85 85 85 85 9.5
MTM-90/90 90 90 90 9.5
MTM-100/100 100 100 100 11.0
MTM-110/110 110 110 110 11.0
MTM-120/120 120 120 120 12.0
MTM-130/130 130 130 130 15.0
MTM-150/150 150 150 150 20.0
MTM-170/170 170 170 170 23.0
MTM-200/200 200 200 200 35.0
注 : 尺寸 Φ1、Φ2 可以根据用户需要确定，订货时请注明 .
Note: Dimensions Φ1, Φ2 can be determined according to users, please specify when ordering.

MJM 型角度线夹 / Angle-Connectors (type MJM)

主要尺寸 Main Dimensions (mm)
管母线外径
型号 Type
Bus-Bar Dia.
C Φ1 Φ2 α
MJM-70/70 70 70 70 45

MJM-80/80 80 80 80 45
MJM-85/85 85 85 85 45
MJM-90/90 90 90 90 45
MJM-100/100 100 100 100 45
MJM-110/110 110 110 110 45

MJM-120/120 120 120 120 45
MJM-130/130 130 130 130 45
MJM-150/150 150 150 150 45
MJM-170/170 170 170 170 45
MJM-200/200 200 200 200 45
注 : 尺寸 Φ1、Φ2 可以根据用户需要确定，订货时请注明 .
Note: Dimensions Φ1, Φ2 can be determined according to users, please specify when ordering.
189
