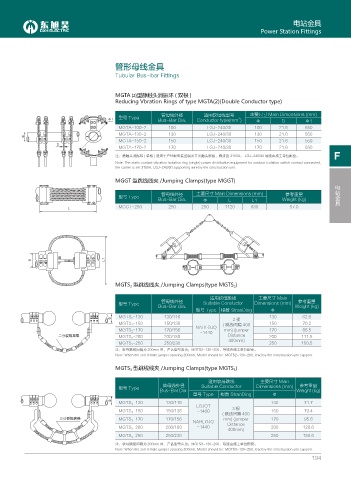

Page 213 - 四川东旭昊电气设备有限公司

电站金具
Power Station Fittings

管形母线金具

Tubular Bus-bar Fittings

MGTA ⑵型静触头消振环 ( 双根 )
Reducing Vbration Rings of type MGTA(2)(Double Conductor type)

管母线外径 适用软母线型号 主要尺寸 Main Dimensions (mm)
型号 Type
2
 Bus-Bar Dia. Conductor type(mm ) Φ D Φ1
MGTA-100-2 100 LGJ-240/30 100 21.6 550
MGTA-130-2 130 LGJ-240/30 130 21.6 550

MGTA-150-2 150 LGJ-240/30 150 21.6 550
&
MGTA-170-2 170 LGJ-240/30 170 21.6 550
F
注：静触头消振环 ( 单根 ) 适用于户外配电装置隔离开关触头联接，载流置 3150A， LGJ-240/30 导线由施工单位配套。
Note: The static contact vibration isolation ring (single) power distribution equipment for outdoor isolation switch contact connected,
the carrier is set 3150A, LGJ-240/30 supporting wire by the construction unit.
MGGT 型跳线线夹 /Jumping Clamps(type MGGT) 电站金具

管母线外径 主要尺寸 Main Dimensions (mm) 参考重量
型号 Type
Bus-Bar Dia. Φ L L1 Weight (kg)
MGGT-250 250 250 1120 880 57.0
.

 .

MGTS 2 型跳线线夹 /Jumping Clamps(type MGTS 2 )

适用软母跳线 主要尺寸 Main
管母线外径 参考重量
型号 Type Suitable Conductor Dimensions (mm)
Bus-Bar Dia. Weight (kg)
型号 Type 根数 StranDing Φ
 MGTS 2 -130 130/116 2根 130 62.6
MGTS 2 -150 150/136 ( 跳线间隔 400 150 70.2
NAHLGJQ
MGTS 2 -170 170/156 mm) (jumper 170 86.5
-1440
ϷՌᛮ᫏ሸൡ MGTS 2 -200 200/180 Distance 200 111.5
400mm)
MGTS 2 -250 250/230 250 150.5
注：软母跳线间隔为 200mm 时，产品型号应为：MGTS2-130-200，导线由施工单位配套。
Note: When the soft female jumper spacing 200mm, Model should be: MGTS2-130-200, lead by the construction unit support.
MGTS 3 型跳线线夹 /Jumping Clamps(type MGTS 3 )
适用软母跳线 主要尺寸 Main
管母线外径 参考重量
型号 Type Suitable Conductor Dimensions (mm)
Bus-Bar Dia. Weight (kg)
型号 Type 根数 StranDing Φ
 MGTS 3 -130 130/116 130 71.7
LGJQT
MGTS 3 -150 150/136 -1400 3根 150 79.4
( 跳线间隔 400
δՌᛮ᫏ሸൡ MGTS 3 -170 170/156 mm) (jumper 170 95.6
NAHLGJQ
MGTS 3 -200 200/180 -1440 Distance 200 120.6
400mm)
MGTS 3 -250 250/230 250 159.6
注：软母跳线间隔为 200mm 时，产品型号应为：MGTS3-130-200，导线由施工单位配套。
Note: When the soft female jumper spacing 200mm, Model should be: MGTS3-130-200, lead by the construction unit support.
194
