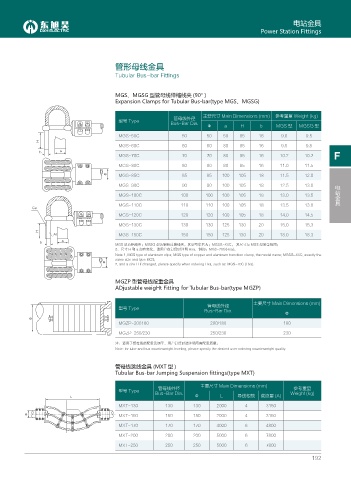

电站金具
Power Station Fittings

管形母线金具

Tubular Bus-bar Fittings

MGS、MGSG 型管母线伸缩线夹 (90° )
Expansion Clamps for Tubular Bus-bar(type MGS、MGSG)

主要尺寸 Main Dimensions (mm) 参考重量 Weight (kg)
管母线外径
型号 Type
Bus-Bar Dia.
Φ a H b MGS 型 MGSG 型
MGS-50C 50 50 50 85 16 9.0 9.5
*
MGS-60C 60 60 80 85 16 9.5 9.8
D C
MGS-70C 70 70 80 85 16 10.2 10.7 F
MGS-80C 80 80 80 85 16 11.0 11.5
 MGS-85C 85 85 100 105 18 11.5 12.0
电站金具
MGS-90C 90 90 100 105 18 12.5 13.0
MGS-100C 100 100 100 105 18 13.0 13.5
MGS-110C 110 110 100 105 18 13.5 13.8
%W
MGS-120C 120 120 100 105 18 14.0 14.5
MGS-130C 130 130 125 130 20 15.0 15.3
*
#+ MGS-150C 150 150 125 130 20 18.0 18.3
D C
MGS 型为铝线夹；MGSG 型为铜铝过渡线夹，其型号命名为；MGSG-XXC， 其尺寸与 MGS 型完全相同；
2、尺寸 H 和 a 如有变化，请用户在订货时注明 Hxa，例如：MGS-70C(Hxa)。
Note 1, MGS type of aluminum clips; MGS type of copper and aluminum transition clamp, the model name; MGSG-XXC, exactly the
same size and type MGS;

2, and a size H if changed, please specify when ordering Hxa, such as: MGS-70C (Hxa).
MGZP 型管母线配重金具
ADjustable weigHt Fitting for Tubular Bus-bar(type MGZP)

主要尺寸 Main Dimensions (mm)
管母线外径
型号 Type
Bus-Bar Dia.
Φ

MGZP-200180 200/180 180
MGZP-250/230 250/230 230
注：适用于管母线的配重及调平，用户订货时请注明所需配重质量。
Note: for tube and bus counterweight leveling, please specify the desired user ordering counterweight quality.

管母线跳线金具 (MXT 型 )
Tubular Bus-bar Jumping Suspension fittings(type MXT)

主要尺寸 Main Dimensions (mm)
管母线外径 参考重量
型号 Type
Bus-Bar Dia. Weight (kg)
. Φ L 导线根数 载流量 (A)
MXT-130 130 130 2000 4 3150
 MXT-150 150 150 2000 4 3150
MXT-170 170 170 4000 6 4800
MXT-200 200 200 5000 6 7800
MXT-250 250 250 5000 6 7800
