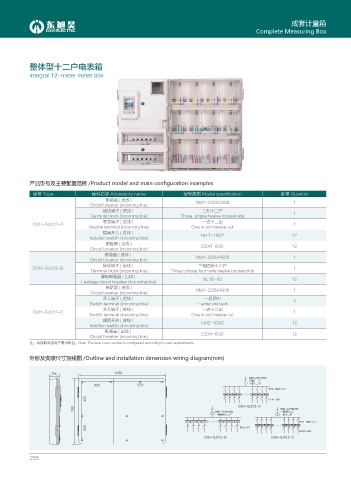

成套计量箱
Complete Measuring Box

整体型十二户电表箱

Integral 12-meter meter box

产品型号及主要配置范例 /Product model and main configuration examples
型号 Type 配件名称 Accessory name 型号规格 Model specification 数量 Quantity
断路器 ( 进线 ) NM1-225S/3300 1
Circuit breaker (incoming line)
接线端子 ( 进线） 三相十二户 1
Terminal block (incoming line) Three-phase twelve households
零线端子 ( 进线） 一进十二出
DXH-SJX12-A 1
Neutral terminal (incoming line) One in and twelve out
隔离开关 ( 进线）
Isolation switch (incoming line) NH 2-100/2 12
断路器 ( 出线 )
Circuit breaker (incoming line) DZ47-63/2 12
断路器 ( 进线） NM1-225H/4300 1
Circuit breaker (incoming line)
接线端子 ( 进线） 三相四线十二户
DXH-SJX12-B 1
Terminal block (incoming line) Three-phase four-wire twelve households
漏电断路器 ( 出线） NL1E-63 12
Leakage circuit breaker (incoming line)
断路器 ( 进线 )
Circuit breaker (incoming line) NM1-225H/4300 1
开关端子 ( 进线） —进四出
Switch terminal (incoming line) - enter and exit 3
开关端子 ( 进线） 一进十二出
DXH-SJX12-C 1
Switch terminal (incoming line) One in and twelve out
隔离开关 ( 进线）
Isolation switch (incoming line) NH2-100/2 12
断路器 ( 出线） DZ47-63/2 12
Circuit breaker (incoming line)
注：导线截面按用户要求配置。Note: The wire cross section is configured according to user requirements.

外形及安装尺寸接线图 /Outline and installation dimension wiring diagram(mm)

/. 4
̵Ⱔ࡭θᝣ
̬䔇࡭θܦ

/) f
%;
%9) 4+9 "
/. ) /. )
̬䔇ఇܦf
̵Ⱔఇ㏫࡭θᝣ ̬䔇࡭θܦ
/) f
/- & %;
%9) 4+9 # %9) 4+9 $
