导线技术参数
Wire Technical Parameters

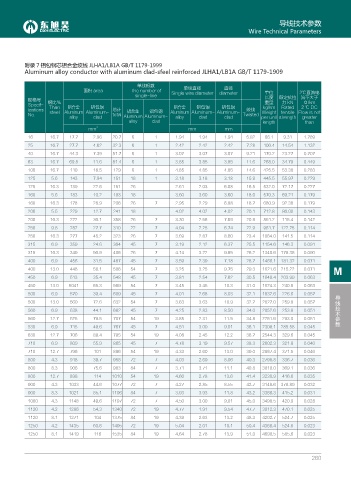

附录 7 铝包钢芯铝合金绞线 JLHA1/LB1A GB/T 1179-1999
Aluminum alloy conductor with aluminum clad-sfeel reinforced JLHA1/LB1A GB/T 1179-1909

单线根数
面积 area The number of 单线直径 直径 单位 2℃直流电
single-line Single wire diameter diameter 长度 额定抗拉 流不大于
规格号 力 kN Ω/km
重量
Specif- 钢比％ 铝合金 铝包钢 铝合金 铝包钢 铝包钢 kg/km Rated 2 ℃ DC
Than
ications Aluminum Aluminum- 总计 铝合金 铝包钢 Aluminum Aluminum- Aluminum- 绞线 Weight tensile Flow is not
No. steel total Aluminum Aluminum- Twisted
alloy clad alloy clad clad per unit strength greater
alloy clad length than
mm 2 mm mm
16 16.7 17.7 2.96 20.7 6 1 1.94 1.94 1.94 5.82 66.1 9.31 1.789
25 16.7 27.7 4.62 32.3 6 1 2.42 2.42 2.42 7.28 106.4 14.54 1.132
40 16.7 44.3 7.39 51.7 6 1 3.07 3.07 3.07 9.21 170.2 23.27 0.707
63 16.7 69.8 11.6 81.4 6 1 3.85 3.85 3.85 11.6 268.0 34.79 0.449
100 16.7 110 18.5 129 6 1 4.85 4.85 4.85 14.6 425.5 53.38 0.283
125 5.6 143 7.94 151 18 1 3.18 3.18 3.18 15.9 445.5 55.97 0.229
125 16.3 139 22.6 151 26 2.61 2.03 6.08 16.5 532.0 72.17 0.227
160 5.6 183 10.2 193 18 3.60 3.60 3.60 18.0 570.3 69.21 0.179
160 16.3 178 28.9 206 26 7 2.95 2.29 6.88 18.7 680.9 92.38 0.179
200 5.5 229 12.7 241 18 4.02 4.02 4.02 20.1 712.8 86.00 0.143
200 16.3 222 36.1 358 26 7 3.30 2.56 7.69 20.9 851.2 115.4 0.142
250 9.8 282 27.7 310 22 7 4.04 2.25 6.74 22.9 961.7 122.25 0.114
250 16.3 277 45.2 323 26 7 3.69 2.87 8.60 23.4 1064.0 141.5 0.114
315 6.9 359 24.6 364 45 7 3.19 2.12 6.37 25.5 1154.6 146.3 0.091
315 16.3 349 56.9 406 26 7 4.14 3.22 9.65 26.2 1340.6 178.38 0.090
400 6.9 456 31.5 487 45 7 3.59 2.39 7.18 28.7 1466.1 181.32 0.071
M
400 13.0 448 58.1 506 54 7 3.25 3.25 9.75 29.3 1621.6 215.22 0.071
450 6.9 513 35.4 548 45 7 3.81 2.54 7.62 30.5 1649.4 203.99 0.063
450 13.0 5041 65.3 569 54 7 3.45 3.45 10.3 31.0 1624.3 240.8 0.063
500 6.9 570 39.4 609 45 7 4.01 2.68 8.03 32.1 1832.6 226.6 0.057 导线技术参数
500 13.0 560 72.6 632 54 7 3.63 3.63 10.9 32.7 2027.0 259.0 0.057
560 6.9 638 44.1 682 45 7 4.25 2.83 8.50 34.0 2052.6 253.8 0.051
560 12.7 625 79.5 707 54 19 3.85 2.31 11.5 34.8 2261.6 293.0 0.051
530 6.9 715 49.6 767 45 7 4.51 3.00 9.01 36.1 2309.1 285.58 0.045
630 12.7 706 89.4 795 54 19 4.08 2.45 12.2 36.7 2544.3 329.6 0.045
710 6.9 809 55.9 865 45 7 4.78 3.19 9.57 38.3 2602.3 321.8 0.046
710 12.7 796 101 896 54 19 4.33 2.60 13.0 39.0 2867.4 371.5 0.046
800 4.3 918 39.7 958 72 7 4.03 2.69 8.06 40.3 2798.8 336.7 0.036
800 8.3 906 75.6 983 84 7 3.71 3.71 11.1 40.8 3010.0 369.1 0.036
800 12.7 898 114 1010 54 19 4.60 2.78 13.6 41.4 3230.9 416.6 0.035
900 4.3 1033 44.6 1077 72 7 4.27 2.85 8.55 42.7 3148.6 378.89 0.032
900 8.3 1021 85.1 1106 84 7 3.93 3.93 11.8 43.2 3366.3 415.2 0.031
1000 4.3 1148 49.6 1197 72 7 4.50 3.00 9.01 45.0 3498.5 420.9 0.028
1120 4.2 1286 54.3 1340 72 19 4.77 1.91 9.54 47.7 3912.3 470.1 0.025
1120 8.1 1271 104 1375 84 19 4.39 2.63 13.2 48.3 4202.7 524.7 0.025
1250 4.2 1435 60.6 1495 72 19 5.04 2.01 10.1 50.4 4366.4 524.6 0.023
1250 8.1 1419 116 1535 84 19 4.64 2.78 13.9 51.0 4690.5 585.6 0.023
