架空绝缘导线金具
Overhead Insulated Wire Fittings

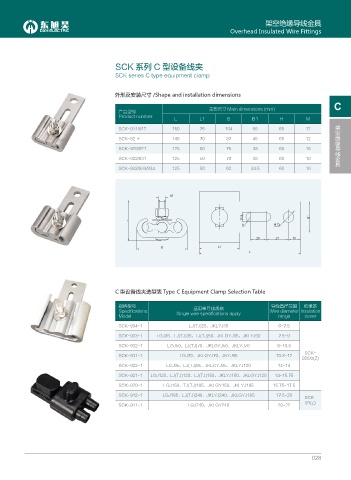

SCK 系列 C 型设备线夹

SCK series C type equipment clamp

外形及安装尺寸 /Shape and installation dimensions
C
主要尺寸 Main dimensions (mm)
产品型号
Product number
L L1 B B1 H M
架空绝缘导线金具
SCK-911/912 150 75 104 55 65 12
SCK-82 ＊ 145 70 87 45 65 12

SCK-920/921 125 50 75 38 60 10
SCK-922/931 125 50 70 38 60 10
SCK-932/933/934 125 50 62 34.5 60 10

M

10.5 B1
H
R Φ13

20 27 15
B L1
L

C 型设备线夹选型表 Type C Equipment Clamp Selection Table

规格型号 适用单导线规格 导线直径范围 绝缘罩
Specifications Single wire specifications apply Wire diameter Insulation
Model range cover

SCK-934-1 LJ(TJ)25、JKLYJ35 6-7.5
SCK-933-1 LGJ35、LJ(TJ)35、LJ(TJ)50、JKLGYJ35、JKLYJ50 7.5-9
SCK-932-1 LGJ50、LJ(TJ)70、JKLGYJ50、JKLYJ70 9-10.8
SCK-
SCK-931-1 LGJ70、JKLGYJ70、JKYJ95 10.8-12
92/93(Z)
SCK-922-1 LGJ95、LJ(TJ)95、JKLGYJ95、JKLYJ120 12-14
SCK-921-1 LGJ120、LJ(TJ)120、LJ(TJ)150、JKLYJ150、JKLGYJ120 14-15.75
SCK-920-1 LGJ150、TJ(TJ)185、JKLGY150、JKLYJ185 15.75-17.5
SCK-912-1 LGJ185、LJ(TJ)240、JKLYJ240、JKLGYJ185 17.5-20
SCK-
91(Z)
SCK-911-1 LGJ240、JKLGY240 20-22
