DSQ

Double power automatic transfer switch Series
双电源自动转换开关系列 ( 智能型 )

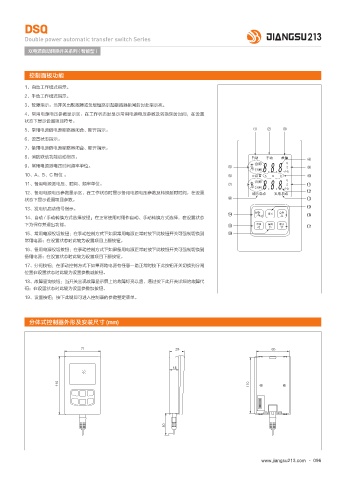

控制面板功能
1、自动工作模式指示。
2、手动工作模式指示。
3、故障指示：当开关出现故障或负载短路引起断路器跳闸后时此指示亮。
4、常用电源电压参数显示区：在工作状态时显示常用电源电压参数及转换延时时间，在设置
状态下显示设置项目符号。
5、常用电源侧电源断路器闭合、断开指示。 Ŗ ŗ Ř
6、设置状态指示。
7、备用电源侧电源断路器闭合、断开指示。
8、消防联动功能启动指示。 㜖ߔ ᝷ߔ ᩱ䯈 ř
፤ ऴ䬤 7
9、常用电源测电压时间频率单位。 Ś ⩔ 8 88 4 Ş
ܲ䬤 )[
10、A、B、C 相位 。 ś 䃪㒚 " # $ ş
ำ ऴ䬤 7
11、备用电源测电压、时间、频率单位。 Ŝ ⩔ 8 88 4
ܲ䬤 )[
12、备用电源电压参数显示区：在工作状态时显示备用电源电压参数及转换延时时间，在设置 ⊴䭞ज़ߔ ࣽ⩡ज़ߔ
状态下显示设置项目参数。 ŝ
13、发电机启动信号指示。
㜖ߔ ᴑ䄎
䃪㒚
14、自动 / 手动转换方式选择按钮：在正常使用时用作自动、手动转换方式选择，在设置状态 ᝷ߔ
下为保存并退出功能。 ፤⩔ ำ⩔ ࣸܲ
15、常用电源投切按钮：在手动控制方式下如果常用电源正常时按下此按钮开关可强制切换到
常用电源；在设置状态时此键为设置项目上翻按钮。
16、备用电源投切按钮：在手动控制方式下如果备用电源正常时按下此按钮开关可强制切换到
备用电源；在没置状态时此键为设置项目下翻按钮。
17、分间按钮：在手动控制方式下如果两路电源有任意一路正常时按下此按钮开关切换到分闸
位置在设置状态时此键为设置参数减按钮。
18、故障查询按钮：当开关出现故障显示屏上的故障灯亮以后，通过按下此开关详细的故障代
码；在设置状态时此键为设置参数加按钮。
19、设置按钮：按下此键即可进入控制器的参数整定菜单。

分体式控制器外形及安装尺寸 (mm)

www.jiangsu213.com · 096
