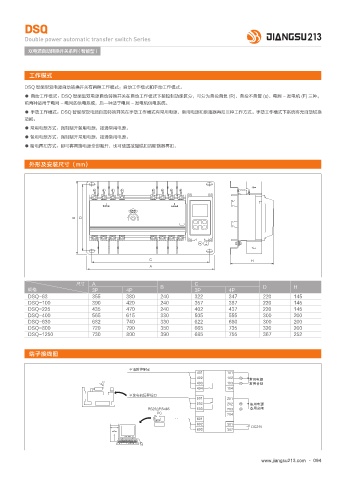

DSQ

Double power automatic transfer switch Series
双电源自动转换开关系列 ( 智能型 )

工作模式
DSQ 智能型双电源自动转换开关有两种工作模式：自动工作模式和手动工作模式。
● 自动工作模式：DSQ 智能型双电源自动转换开关在自动工作模式下按控制功能区分，可分为自投自负 (R)、自投不自复 (s)、电网 - 发电机 (F) 三种，
前两种适用于电网 - 电网的供电系统，后—种适于电网 - 发电机供电系统。
● 手动工作模式：DSQ 智能型双电源自动转换开关在手动工作模式有常用电源、备用电源和断路器再扣三种工作方式。手动工作模式下系统将无自动切换
功能。
● 常用电源方式：强制断开备用电源，接通常用电源。
● 备用电源方式：强制断开常用电源，接通备用电源。
● 断电再扣方式：即可将两路电源全部断开，也可使因故障脱扣的断路器再扣。

外形及安装尺寸（mm）

Ē ē
፤⩔⩡⎼ ำ⩔⩡⎼
᫙ ᫙ ᫙
⩡ ⩡ ⩡
# %
Ē ē

$ )
"

尺寸 A C
规格 3P 4P B 3P 4P D H
DSQ-63 355 380 240 322 347 220 145
DSQ-100 390 420 240 357 387 220 145
DSQ-225 435 470 240 402 437 220 145
DSQ-400 565 615 330 505 555 300 200
DSQ-630 682 740 330 622 680 300 200
DSQ-800 720 790 350 665 735 320 200
DSQ-1250 730 800 390 685 755 367 252

端子接线图

㜟⊴䭞ᣓݢა

፤⩔⩡⎼
፤⩔ऴ䬤

㜟ࣽ⩡ᱦ䔈⼷〛ए

ำ⩔⩡⎼
34 34 ำ⩔ऴ䬤
1$

%$ 7
