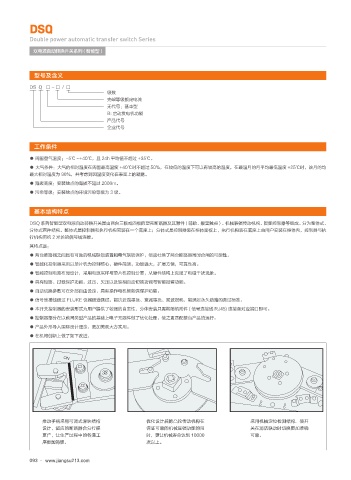

DSQ

Double power automatic transfer switch Series
双电源自动转换开关系列 ( 智能型 )

型号及含义
DS Q □ - □ / □
级数
壳架等级额定电流
无代号：基本型
B: 启动发电机功能
产品代号
企业代号

工作条件

● 周围空气温度：-5℃ ~+40℃，且 24h 平均值不超过 +35℃。
● 大气条件：大气的相对湿度在周围最高温度 +40℃时不超过 50%，在较低的温度下可以有较高的湿度，在最湿月的月平均最低温度 +25℃时，该月的均
最大相对湿度为 90%，并考虑到因温度变化在表面上的凝露。
● 海拔高度：安装地点的海拔不超过 2000m。
● 污染等级：安装地点的环境污染等级为 3 级。

基本结构特点
DSQ 系列智能型双电源自动转换开关是由两台三极或四极的塑壳断路器及其附件（辅助、报警触点）、机械联锁传动机构、智能控制器等组成。分为整体式、
分体式两种结构。整体式是控制器和执行机构同装在一个底座上；分体式是控制器装在柜体面板上，执行机构装在底座上由用户安装在柜体内，控制器与执
行机构用约 2 米长的信号线连接。
其特点是：
● 两台断路器之间具有可靠的机械联锁装置和电气联锁保护，彻底杜绝了两台断路器同时合闸的可能性。
● 智能化控制器采用以单片机为控制核心，硬件简洁，功能强大，扩展方便，可靠性高。
● 智能控制电路布局设计，采用电源采样与单片机控制分离，从硬件结构上克服了电磁干扰现象。
● 具有短路、过载保护功能，过压、欠压以及缺相自动切换功能与智能报警功能。
● 自动切换参数可在外部自由设定，具有操作电机智能保保护功能。
● 信号连接线通过 FLUKE 仪器通道测试，能抗近端串扰、衰减串扰、回波损耗，能满足永久链路的测试标准。
● 本开关控制器的安装形式为用户提供了较强的自主性，分体安装只需将随机附件 ( 信号连接线 RJ45) 连接至对应端口即可。
● 控制器部分在以前同类型产品的基础上电子元器件做了优化处理，使之更匹配整台产品的运行：
● 产品外形导入国际设计理念，更加美观大方实用。
● 在机构创新上做了如下改进：

/0

推动手柄采用可调式滑块结构 优化设计后的凸轮传动机构在 采用机械定位检测结构．使开
设计，适应的断路器合分行程 保证可靠的机械互锁功能的同 关在消防联动时切换更加准确
更广，让生产过程中的各通工 时，更让机械寿命达到 10000 可靠。
序更加简便。 次以上。
