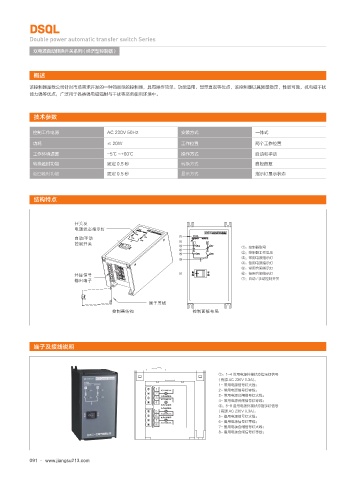

DSQL

Double power automatic transfer switch Series
双电源自动转换开关系列 ( 经济型控制器 )

概述
该控制器是我公司针对市场需求开发的一种简易型的控制器，具有操作简单、功能适用、显示直观等优点，该控制器以其质量稳定，性能可靠，抗电磁干扰
能力强等优点，广泛用于各类强电磁辐射与干扰等恶劣使用环境中。

技术参数

控制工作电源 AC 230V 50Hz 安装方式 一体式
功耗 ≤ 20W 工作位置 两个工作位置
工作环境温度 -5℃ ~+60℃ 操作方式 自动和手动

转换延时功能 固定 0.5 秒 转换方式 自投自复
返回延时功能 固定 0.5 秒 显示方式 指示灯显示状态

结构特点

DSQL
*
**
DSQL
* **
①：控制器型号
②：控制器工作电压
③：常用电源指示灯
④：备用电源指示灯
⑤：常用合闸指示灯
⑥：备用合闸指示灯
⑦：自动 / 手动控制开关

端子及接线说明

①：1~4 常用电源外接状态指示灯信号
( 有源 AC 230V 0.3A)。
1- 常用电源信号灯火线；
2- 常用电源信号灯零线；
3- 常用电源合闸信号灯火线；
4- 常用电源合闸信号灯零线；
②：5~8 备用电源外接状态指示灯信号
( 有源 AC 230V 0.3A)。
5- 备用电源信号灯火线；
6- 备用电源信号灯零线；
7- 备用电源合闸信号灯火线；
8- 备用电源合闸信号灯零线；
