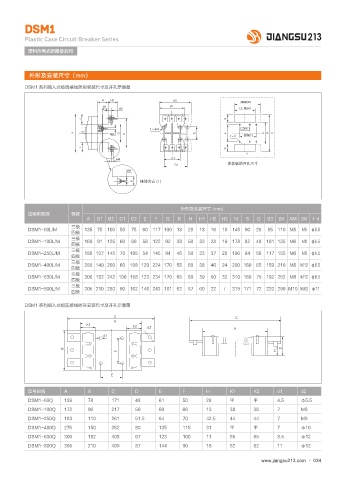

Page 43 - 江苏二一三电气有限公司

DSM1

Plastic Case Circuit Breaker Series
塑料外壳式断路器系列

外形及安装尺寸（mm）
DSM1 系列插入式板后接线外形安装尺寸及开孔示意图

H H2 B2
(四级)B4
H1 B1
H3 (三 级)B3
K Q
4×фd (三级)C1
A AM G F E E S N X
4×d (四级)C2

K Q
Y
BM C1
C2 安装板的开孔尺寸
BM

K K 接线方式 (T)

外形及安装尺寸 (mm)
适用断路器 极数
A B1 B2 C1 C2 E F G K H H1 H2 H3 N S Q B3 B4 AM BM 4-d
三极
DSM1-63L/M 135 75 100 50 75 60 117 100 18 28 18 16 10 145 90 28 85 110 M5 M5 ф5.5
四极
三极
DSM1-100L/M 168 91 125 60 90 56 132 92 38 50 33 28 19 178 82 48 101 135 M6 M8 ф6.5
四极
三极
DSM1-250L/M 186 107 145 70 105 54 145 94 46 50 33 37 20 196 84 56 117 155 M6 M8 ф6.5
四极
三极
DSM1-400L/M 280 149 200 60 108 129 224 170 55 60 38 46 24 290 160 65 159 210 M8 M12 ф8.5
四极
三极
DSM1-630L/M 300 182 242 100 158 123 234 170 65 60 39 50 32 310 160 75 192 252 M8 M12 ф8.5
四极
三极
DSM1-800L/M 305 210 280 90 162 146 243 181 62 87 60 22 / 315 171 72 220 290 M10 M14(T) ф11
四极
DSM1 系列插入式板前接线外形安装尺寸及开孔示意图
C C
A
K1 K2 d2 A
d1

B D
F H

E

型号规格 A B C D E F H K1 K2 d1 d2
DSM1-63Q 139 78 171 43 61 50 28 平 平 4.5 ф5.5
DSM1-100Q 172 96 217 50 60 66 13 38 38 7 M8
DSM1-250Q 183 110 261 51.5 64 70 42.5 44 44 7 M8
DSM1-400Q 276 150 352 80 135 115 31 平 平 7 ф10
DSM1-630Q 300 182 408 67 123 100 11 65 65 8.5 ф12
DSM1-800Q 305 210 409 87 144 90 16 62 62 11 ф12
