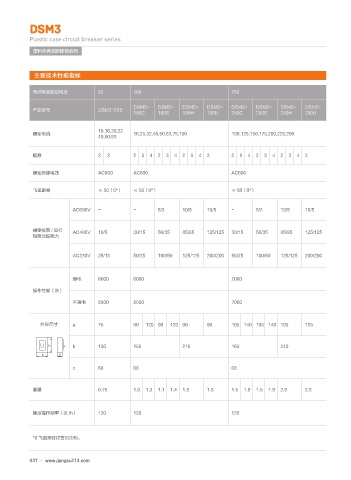

DSM3

Plastic case circuit breaker series
塑料外壳式断路器系列

主要技术性能指标

壳架等级额定电流 63 100 250

DSM3- DSM3- DSM3- DSM3- DSM3- DSM3- DSM3- DSM3-
产品型号 DSM3-63S
100C 100S 100H 100U 250C 250S 250H 250U

10,16,20,32
额定电流 16,25,32,40,50,63,75,100 100,125,150,175,200,225,250
40,50,63

极数 2 3 2 3 4 2 3 4 2 3 4 3 2 3 4 2 3 4 2 3 4 3

额定绝缘电压 AC600 AC690 AC690

飞弧距离 ≤ 50（0*） ≤ 50（0*） ≤ 50（0*）

AC690V - - 5/3 10/5 10/5 - 5/3 10/5 10/5

额定极限 / 运行 AC400V 10/5 30/15 50/35 85/85 125/125 30/15 50/35 85/85 125/125
短路分段能力

AC230V 25/13 50/25 100/50 125/125 200/200 50/25 100/50 125/125 200/200

通电 6000 6000 2000

操作性能（次）
不通电 8500 8500 7000

外形尺寸 a 75 90 120 90 120 90 90 105 140 105 140 105 105

C b 130 155 216 165 240
B D
c 68 68 68

重量 0.75 1.0 1.3 1.1 1.4 1.8 1.8 1.5 1.9 1.5 1.9 2.6 2.6

额定操作频率（次 /h） 120 120 120

*0 飞弧需在订货时注明。
