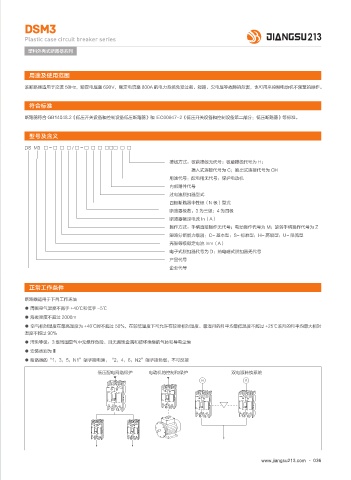

DSM3
Plastic case circuit breaker series
塑料外壳式断路器系列
用途及使用范围
该断路器适用于交流 50Hz，额定电压至 690V，额定电流至 800A 的电力系统免受过载、短路、欠电压等故障的危害，也可用来控制电动机不频繁的操作。
符合标准
断路器符合 GB14048.2《低压开关设备和控制设备低压断路器》和 IEC60947-2《低压开关设备和控制设备第二部分：低压断路器》等标准。
型号及含义
DS M3 □ - □ □ □ / □ - □ □ □ □□□ □ □
接线方式：板前接线无代号；板后接线代号为 H；
插入式连接代号为 C；抽出式连接代号为 CH
用途代号：配电用无代号；保护电动机
内部附件代号
过电流脱扣器型式
四极断路器中性极（N 极）型式
断路器极数：3 为三级；4 为四极
断路器额定电流 In（A）
操作方式：手柄直接操作无代号；电动操作代号为 M；旋转手柄操作代号为 Z
短路分断能力级别：C- 基本型；S- 标准型；H- 高级型；U- 限流型
壳架等级额定电流 Inm（A）
电子式脱扣器代号为 D；热电磁式脱扣器无代号
产品代号
企业代号
正常工作条件
断路器适用于下列工作环境
● 周围空气温度不高于 +40℃和低于 -5℃
● 海拔高度不超过 2000m
● 空气相对湿度在最高温度为 +40℃时不超过 50%，在较低温度下可允许有较高相对湿度、最湿月的月平均最低温度不超过 +25℃该月的月平均最大相对
湿度不超过 90%
● 污染等级：3 级周围空气中无爆炸危险、且无腐蚀金属和破坏绝缘的气体和导电尘埃
● 安装类别为Ⅲ
● 断路器的“1，3，5，N1”端子接电源，“2，4，6，N2”端子接负载，不可反接
低压配电网络保护 电动机的控制和保护 双电源转换系统
