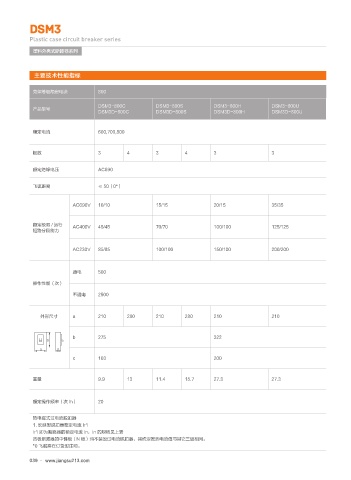

DSM3

Plastic case circuit breaker series
塑料外壳式断路器系列

主要技术性能指标

壳架等级额定电流 800

DSM3-800C DSM3-800S DSM3-800H DSM3-800U
产品型号
DSM3D-800C DSM3D-800S DSM3D-800H DSM3D-800U

额定电流 600,700,800

极数 3 4 3 4 3 3

额定绝缘电压 AC690

飞弧距离 ≤ 50（0*）

AC690V 10/10 15/15 20/15 35/35

额定极限 / 运行 AC400V 45/45 70/70 100/100 125/125
短路分段能力

AC230V 85/85 100/100 150/100 200/200

通电 500
操作性能（次）

不通电 2500

外形尺寸 a 210 280 210 280 210 210

b 275 322
C
B D
c 103 200

重量 9.9 13 11.4 15.7 27.3 27.3

额定操作频率（次 /h） 20

热电磁式过电流脱扣器
1. 长延时脱扣器整定电流 Ir1
lr1 即为断路器的额定电流 In，In 的规格见上表
四极断路器的中性极（N 极）均不装设过电流脱扣器，其约定发热电流值与其它三级相同。
*0 飞弧需在订货时注明。
