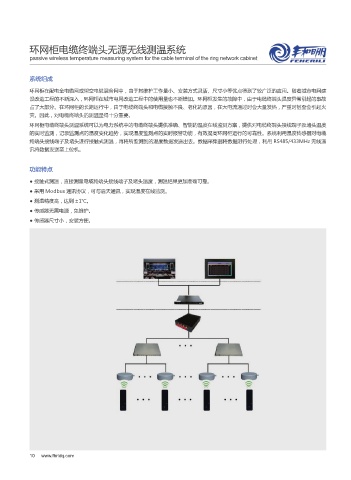

环网柜电缆终端头无源无线测温系统
passive wireless temperature measuring system for the cable terminal of the ring network cabinet
系统组成
环网柜在配电全电缆网或架空电缆混合网中，由于其维护工作量小、安装方式灵活、尺寸小等优点得到了较广泛的应用。随着城市电网建
设改造工程的不断深入，环网柜在城市电网改造工程中的使用量也不断增加。环网柜发生的故障中，由于电缆终端头温度异常引起的事故
占了大部分。在环网柜的长期运行中，由于电缆终端头和电缆接触不良、老化的原因，在大电流通过时会大量发热，严重时甚至会引起火
灾。因此，对电缆终端头的测温显得十分重要。
环网柜电缆终端头测温系统可以为电力系统中的电缆终端头提供准确、智能的温度在线监测方案，提供对电缆终端头接线端子及堵头温度
的实时监测，记录监测点的温度变化趋势，实现温度监测点的实时报警功能，有效提高环网柜运行的可靠性。系统利用温度传感器对电缆
终端头接线端子及堵头进行接触式测温，再将所监测到的温度数据发送出去。数据采集器将数据进行处理，利用 RS485/433MHz 无线通
讯将数据发送至上位机。
功能特点
● 接触式测温，直接测量电缆终端头接线端子及堵头温度，测温结果更加准确可靠。
● 采用 Modbus 通讯协议，可与后天通讯，实现温度在线监测。
● 测温精度高，达到 ±1℃。
● 传感器无需电源，免维护。
● 传感器尺寸小，安装方便。
