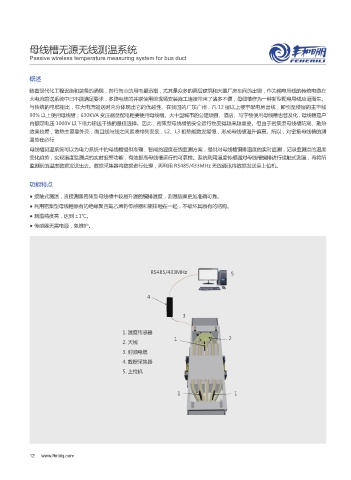

母线槽无源无线测温系统

Passive wireless temperature measuring system for bus duct

概述

随着现代化工程设施和装备的涌现，各行各业的用电量迅增，尤其是众多的高层建筑和大型厂房车间的出现，作为输电导线的传统电缆在
大电流输送系统中已不能满足要求，多路电缆的并联使用给现场安装施工连接带来了诸多不便，母线槽作为一种新型配电导线应运而生。
与传统的电缆相比，在大电流输送时充分体现出它的优越性。在我国的广东广州，凡 12 层以上楼宇配电房出线，即引至楼层的主干线
90% 以上使用母线槽；630KVA 变压器至配电柜要使用母线槽。大中型城市的公建项目、酒店、写字楼使用母线槽也普及化 , 母线槽是户
内额定电压 1000V 以下电力输送干线的最佳选择。因此，密集型母线槽的安全运行也变得越来越重要。但由于密集型母线槽防潮、散热
效果较差，散热主要靠外壳，而且线与线之间紧凑排列安装，L2、L3 相热能散发缓慢，形成母线槽温升偏高。所以，对密集母线槽的测
温势在必行
母线槽测温系统可以为电力系统中的母线槽提供准确、智能的温度在线监测方案，提供对母线槽铜排温度的实时监测，记录监测点的温度
变化趋势，实现温度监测点的实时报警功能，有效提高母线槽运行的可靠性。系统利用温度传感器对母线槽铜排进行接触式测温，再将所
监测到的温度数据发送出去。数据采集器将数据进行处理，再利用 RS485/433MHz 无线通讯将数据发送至上位机。

功能特点

● 接触式测温，直接测量密集型母线槽中较易升温的铜排温度，测温结果更加准确可靠。
● 利用密集型母线槽原有的绝缘聚四氟乙烯将传感器和铜排缠在一起，不破坏其原有的结构。
● 测温精度高，达到 ±1℃。
● 传感器无需电源，免维护。

RS485/433MHz 5

4

3

1. 温度传感器
1 2
2. 天线
3. 射频电缆
4. 数据采集器
5. 上位机

1 1
