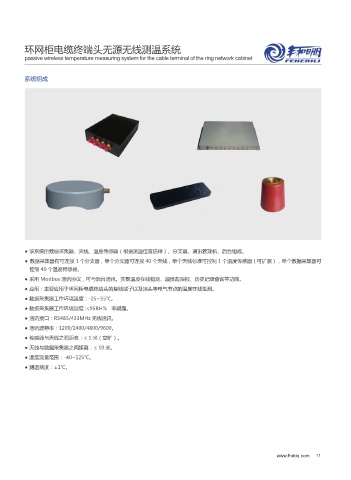

环网柜电缆终端头无源无线测温系统

passive wireless temperature measuring system for the cable terminal of the ring network cabinet

系统组成

● 该系统由数据采集器、天线、温度传感器（根据测温位置选择）、分支器、通讯管理机、后台组成。
● 数据采集器有可连接 1 个分支器，单个分支器可连接 40 个天线，单个天线标准可控制 1 个温度传感器（可扩展），单个数据采集器可
控制 40 个温度传感器。
● 采用 Modbus 通讯协议，可与后台通讯。实现温度在线检测、温度超限报、历史记录查询等功能。
● 应用：主要应用于环网柜电缆终端头的接线端子以及堵头等电气节点的温度在线监测。
● 数据采集器工作环境温度：-25~55℃。

● 数据采集器工作环境湿度 :<95RH% 非凝露。
● 通讯接口：RS485/433MHz 无线通讯。
● 通讯波特率：1200/2400/4800/9600。
● 传感器与天线之间距离：≤ 1 米（空旷）。
● 天线与数据采集器之间距离：≤ 10 米。
● 温度测量范围：-40~125℃。
● 测温精度：±1℃。
