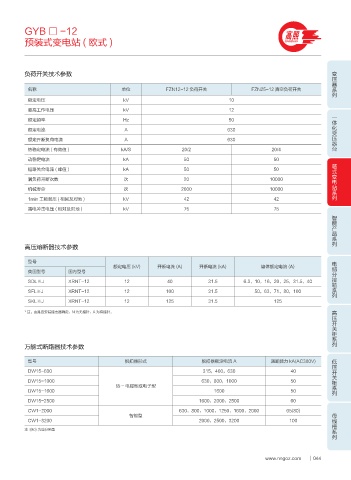

Page 55 - 南宁市高照电器有限责任公司

GYB □ -12 高照
预装式变电站 ( 欧式 ) GAOZHAO

变压器系列
负荷开关技术参数

名称 单位 FZN12-12 负荷开关 FZN25-12 真空负荷开关
额定电压 kV 10
最高工作电压 kV 12
一体化变压器台
额定频率 Hz 50
额定电流 A 630

额定开断负荷电流 A 630
热稳定电流 ( 有效值 ) kA/S 20/2 20/4
动稳定电流 kA 50 50 箱式变电站系列
短路关合电流 ( 峰值 ) kA 50 50
满负荷开断次数 次 20 10000
机械寿命 次 2000 10000
1min 工频耐压 ( 相间及对地 ) kV 42 42
雷电冲击电压 ( 相对及对地 ) kV 75 75
智能产品系列

高压熔断器技术参数

型号 电缆分接箱系列
额定电压 (kV) 开断电流 (A) 开断电流 (kA) 熔体额定电流 (A)
英国型号 国内型号
SDL※J XRNT-12 12 40 31.5 6.3，10，16，20，25，31.5，40
SFL※J XRNT-12 12 100 31.5 50，63，71，80，100
SKL※J XRNT-12 12 125 31.5 125
高压开关柜系列
* 注：由是否安装撞击器确定，N 为无撞针，A 为有撞针。

万能式断路器技术参数
低压开关柜系列
型号 脱扣器形式 脱扣器额定电流 A 通断能力 kA(AC380V)
DW15-630 315，400，630 40
DW15-1000 630，800，1000 50
热 - 电磁型或电子型
DW15-1600 1600 50
DW15-2500 1600，2000，2500 60
CW1-2000 630，800，1000，1250，1600，2000 65(80) 母线槽系列
智能型
CW1-3200 2000，2500，3200 100
注 :(80) 为高分断型
