           横向一体化柱上变压器台典型设计方案 (YZA-2)

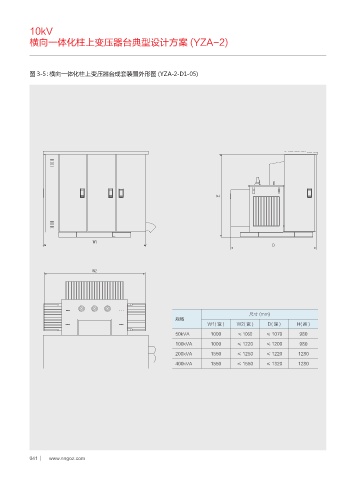

           图 3-5:横向一体化柱上变压器台成套装置外形图 (YZA-2-D1-05)



































                                 8                                         )
                                                                                               %



                                 8







                                                                                       尺寸 (mm)
                                                             规格
                                                                        W1( 宽 )   W2( 宽 )    D(深)      H(高)
                                                             50kVA       1000      ≤ 1060    ≤ 1070     980
                                                             100kVA      1000      ≤ 1220    ≤ 1200     980

                                                             200kVA      1550      ≤ 1250    ≤ 1220     1280
                                                             400kVA      1550      ≤ 1550    ≤ 1320     1280
