10kV

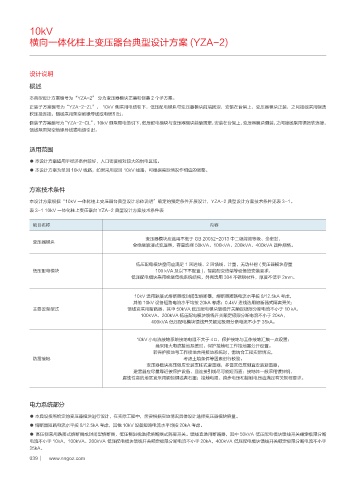

横向一体化柱上变压器台典型设计方案 (YZA-2)

设计说明

概述
本典型设计方案编号为“YZA-2” 分为变压器模块正装和侧装 2 个子方案。
正装子方案编号为“YZA-2-ZL”， 10kV 侧采用电缆引下，低压配电模块与变压器模块前后固定，安装在台架上，变压器模块正装，之间接线采用铜质
软连接连接，馈线采用架空绝缘导线或电缆引出。
侧装子方案编号为“YZA-2-CL”， 10kV 侧采用电缆引下，低压配电模块与变压器模块前后固定，安装在台架上，变压器模块侧装，之间接线采用铜质软连接，
馈线采用架空绝缘导线或电缆引出。

适用范围

● 本设计方案适用于经济条件较好，人口密度相对较大的供电区域。
● 本设计方案为单回 10kV 线路，如果采用双回 10kV 线路，可根据实际情况作相应的调整。

方案技术条件

本设计方案根据“10kV 一体化柱上变压器台典型设计总体说明”确定的预定条件开展设计，YZA-2 典型设计方案技术条件见表 3-1。
表 3-1 10kV 一体化柱上变压器台 YZA-2 典型设计方案技术条件表

项目名称 内容

变压器模块应选用不低于 GB 20052-2013 中二级能效等级、全密封、
变压器模块
全绝缘油浸式变压器，容量选择 50kVA、100kVA、200kVA、400kVA 四种规格。

低压配电模块空间应满足 1 回进线、2 回馈线、计量、无功补偿 ( 变压器模块容量
低压配电模块 100 kVA 及以下不配置 )、智能配变终端等设备的安装要求，
低压配电模块采用绝缘母线系统结构，外壳选用 304 不锈钢材料，厚度不低于 2mm。

10kV 选用跌落式熔断器或封闭型熔断器，熔断器短路电流水平按 8/12.5kA 考虑，
其他 10kV 设备短路电流水平均按 20kA 考虑；0.4kV 进线选用熔断器式隔离开关；
主要设备型式 馈线宜采用断路器，其中 50kVA 低压配电模块馈线开关额定极限分断电流不小于 10 kA，
100kVA、200kVA 低压配电模块馈线开关额定极限分断电流不小于 20kA，
400kVA 低压配电模块馈线开关额定极限分断电流不小于 35kA。

10kV 小电流接地系统接地电阻不大于 4Ω，保护接地与工作接地汇集一点设置；
当采用大电流接地系统时，保护接地和工作接地需分开设置。
若保护接地与工作接地共用接地系统时，需结合工程实际情况，
防雷接地 考虑土壤条件等因素进行校验。
变压器模块高压侧应安装支柱式避雷器，多雷区低压侧宜安装避雷器，
避雷器应尽量靠近被保护设备，且连接引线尽可能短而直；接地体一般采用镀锌钢，
腐蚀性高的地区宜采用铜包钢或者石墨；接地电阻、跨步电压和接触电压应满足有关规程要求。

电力系统部分

● 本典设按照给定的变压器模块进行设计，在实际工程中，需要根据实地情况具体设计选择变压器模块容量。
● 熔断器短路电流水平按 8/12.5kA 考虑，其他 10kV 设备短路电流水平均按 20kA 考虑。
● 高压侧采用跌落式熔断器或封闭型熔断器，低压侧进线选择熔断器式隔离开关。馈线宜选用断路器，其中 50kVA 低压配电模块馈线开关额定极限分断
电流不小于 10kA，100kVA、200kVA 低压配电模块馈线开关额定极限分断电流不小于 20kA，400kVA 低压配电模块馈线开关额定极限分断电流不小于
35kA。
