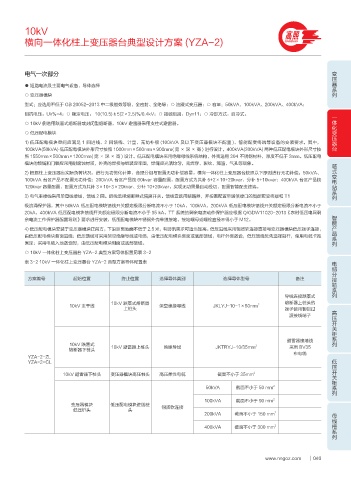

10kV 高照
横向一体化柱上变压器台典型设计方案 (YZA-2) GAOZHAO

变压器系列
电气一次部分

● 短路电流及主要电气设备、导体选择
○ 变压器模块
型式：应选用不低于 GB 20052-2013 中二级能效等级、全密封、全绝缘；○ 油浸式变压器；○ 容量：50kVA、100kVA、200kVA、400kVA；
阻抗电压：Uk%=4；○ 额定电压： 10(10.5)±5(2×2.5)%/0.4kV；○ 接线组别：Dyn11；○ 冷却方式：自冷式。 一体化变压器台
○ 10kV 侧选用跌落式熔断器或封闭型熔断器，10kV 避雷器采用支柱式避雷器。
○ 低压配电模块
1) 低压配电模块空间应满足 1 回进线、2 回馈线、计量、无功补偿 (100kVA 及以下变压器模块不配置 )、智能配变终端等设备的安装要求，其中，
100kVA(50kVA) 低压配电模块外形尺寸按照 1000mm×500mm×900mm( 宽 × 深 × 高 ) 进行设计，400kVA(200kVA) 两种低压配电模块外形尺寸按
照 1550mm×500mm×1200mm( 宽 × 深 × 高 ) 设计。低压配电模块采用绝缘母线系统结构，外壳选用 304 不锈钢材料，厚度不低于 2mm。低压配电
模块的铰链和门锁应采用耐腐蚀材质，外壳的焊接与组装应牢固，焊缝应光洁均匀，无焊穿、裂纹、溅渣、气孔等现象。 箱式变电站系列

2) 根据柱上变压器台实际负荷状况，进行无功优化计算，合理分组与配置无功补偿容量。横向一体化柱上变压器台按照以下原则进行无功补偿：50kVA、
100kVA 台区产品不配置无功补偿；200kVA 台区产品按 60kvar 容量配置，配置方式为共补 5+2×10+20kvar、分补 5+10kvar；400kVA 台区产品按
120kvar 容量配置，配置方式为共补 3×10+3×20kvar、分补 10+20kvar。实现无功需量自动投切，配置智能配变终端。
3) 电气主接线采用单母线接线，馈线 2 回。进线选择熔断器式隔离开关。馈线宜选用断路器，并按需配置带通信接口的智能配变终端和 T1
级浪涌保护器，其中 50kVA 低压配电模块馈线开关额定极限分断电流不小于 10kA，100kVA、200kVA 低压配电模块馈线开关额定极限分断电流不小于
20kA，400kVA 低压配电模块馈线开关额定极限分断电流不小于 35 kA。TT 系统的剩余电流动作保护器应根据 Q/GDW11020-2013《农村低压电网剩 智能产品系列
余电流工作保护器配置导则》要求进行安装，低压配电模块不锈钢外壳单独接地，接地螺母或螺栓直径不得小于 M12。
4) 低压配电模块安装于变压器模块正前方，下沿距离地面不低于 2.5 米，有防汛需求可适当加高。低压进线采用铜质软连接直接与变压器模块低压端子连接，
由低压配电模块背面进线；低压馈线可采用架空绝缘导线或电缆，由低压配电模块侧面或底部馈线，电杆外侧敷设，低压馈线优先选择副杆，使用电缆卡抱
固定；采用电缆入地敷设时，由低压配电模块侧面或底部馈线。
○ 10kV 一体化柱上变压器台 YZA-2 典型方案导体配置见表 3-2
电缆分接箱系列
表 3-2 10kV 一体化柱上变压器台 YZA-2 典型方案导体配置表

方案编号 起始位置 终止位置 选择导体类别 选择导体型号 备注

导线连接跌落式
10kV 跌落式熔断器 熔断器上桩头的
10kV 主干线 架空绝缘导线 JKLYJ-10-1×50mm 2
上桩头 端子使用铜铝过 高压开关柜系列
渡接线端子

避雷器接地线
10kV 跌落式 10kV 避雷器上桩头 绝缘导线 JKTRYJ-10/35mm 2 采用 BV35
熔断器下桩头
布电线
YZA-2-ZL 低压开关柜系列
YZA-2-CL
10kV 避雷器下桩头 变压器模块高压桩头 高压柔性电缆 截面不小于 35mm 2

50kVA 截面不小于 50 mm 2

100kVA 截面不小于 90 mm 2
变压器模块 低压配电模块进线桩 铜质软连接
低压桩头 头 母线槽系列
200kVA 截面不小于 150 mm 2
400kVA 截面不小于 300 mm 2
