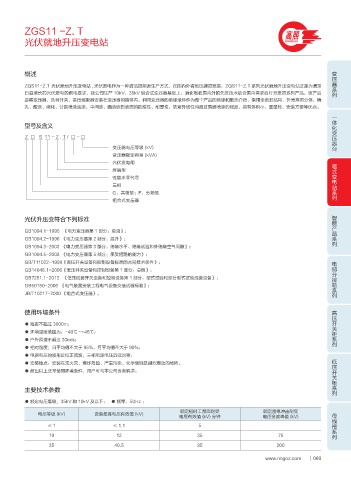

ZGS11 -Z. T 高照
光伏就地升压变电站 GAOZHAO

变压器系列
概述

ZGS11-Z.T 光伏就地升压变电站 , 光伏发电作为一种清洁的能源生产方式，在国内外得到迅速的发展，ZGS11-Z.T 系列光伏就地升压变电站正是为满足
日益增长的光伏发电的供电要求，我公司生产 10kV、35kV 组合式变压器基础上，消化吸收国内外的先进技术结合国内需求自行开发的系列产品，该产品
是将变压器，负荷开关，高压熔断器安装在变压器的箱体内，利用变压器的绝缘液体作为整个产品的绝缘和散热介质，采用全密封结构，外壳采用分体，喷
丸、酸洗、磷化、分别喷涂底漆、中间漆、面漆达到表面的防腐性、耐厚性、防紫外线性均超过普通喷涂的强度，具有体积小，重量轻、安装方便等优点。
一体化变压器台
型号及含义

Z □ S 11 - Z . T / □ - □
变压器电压等级 (kV)
变压器额定容量 (kVA)
光伏发电用 箱式变电站系列
终端型
性能水平代号
三相
G：共箱型；F：分箱型
组合式变压器

智能产品系列
光伏升压变符合下列标准

GB1094.1-1996 《电力变压器第 1 部分：总则》；
GB1094.2-1996 《电力变压器第 2 部分：温升》；
GB1094.3-2003 《电力变压器第 3 部分：绝缘水平、绝缘试验和外绝缘空气间隙》；
GB1094.5-2008 《电力变压器第 5 部分：承受短路的能力》；
电缆分接箱系列
GB/T11022-1999《高压开关设备和控制设备标准的共同技术条件》；
GB14048.1-2006《低压开关设备和控制设备第 1 部分：总则》；
GB7251.1-2013 《低压成套开关设备和控制设备第 1 部分：型式试验和部分型式试验成套设备》；
GB50150-2006 《电气装置安装工程电气设备交接试验标准》；
JB/T10217-2000 《组合式变压器》。

高压开关柜系列
使用环境条件
● 海拔不超过 3000m；
● 环境温度范围为：-40℃ ~+45℃；
● 户外风速不超过 30m/s；
● 相对湿度：日平均值不大于 95%，月平均值不大于 90%；
● 电源电压的波形近似正弦波，三相电源电压近似对称； 低压开关柜系列
● 安装地点：安装在无火灾、爆炸危险、严重污染、化学腐蚀及剧烈震动的场所。
● 超出以上正常使用环境条件，用户可与本公司协商解决。

主要技术参数

● 额定电压等级：35kV 和 10kV 及以下； ● 频率：50Hz ；
额定短时工频面耐受 额定雷电冲击耐受 母线槽系列
电压等级 (kV) 设备最高电压有效值 (kV)
电压有效值 (kV) 分钟 电压全波峰值 (kV)
≤1 ≤ 1.1 5
10 12 35 75
35 40.5 85 200
